원자로 내부에서 에너지가 만들어지는 과정은 '우라늄의 반응'과 '열 전달 경로'를 통해 이루어집니다.

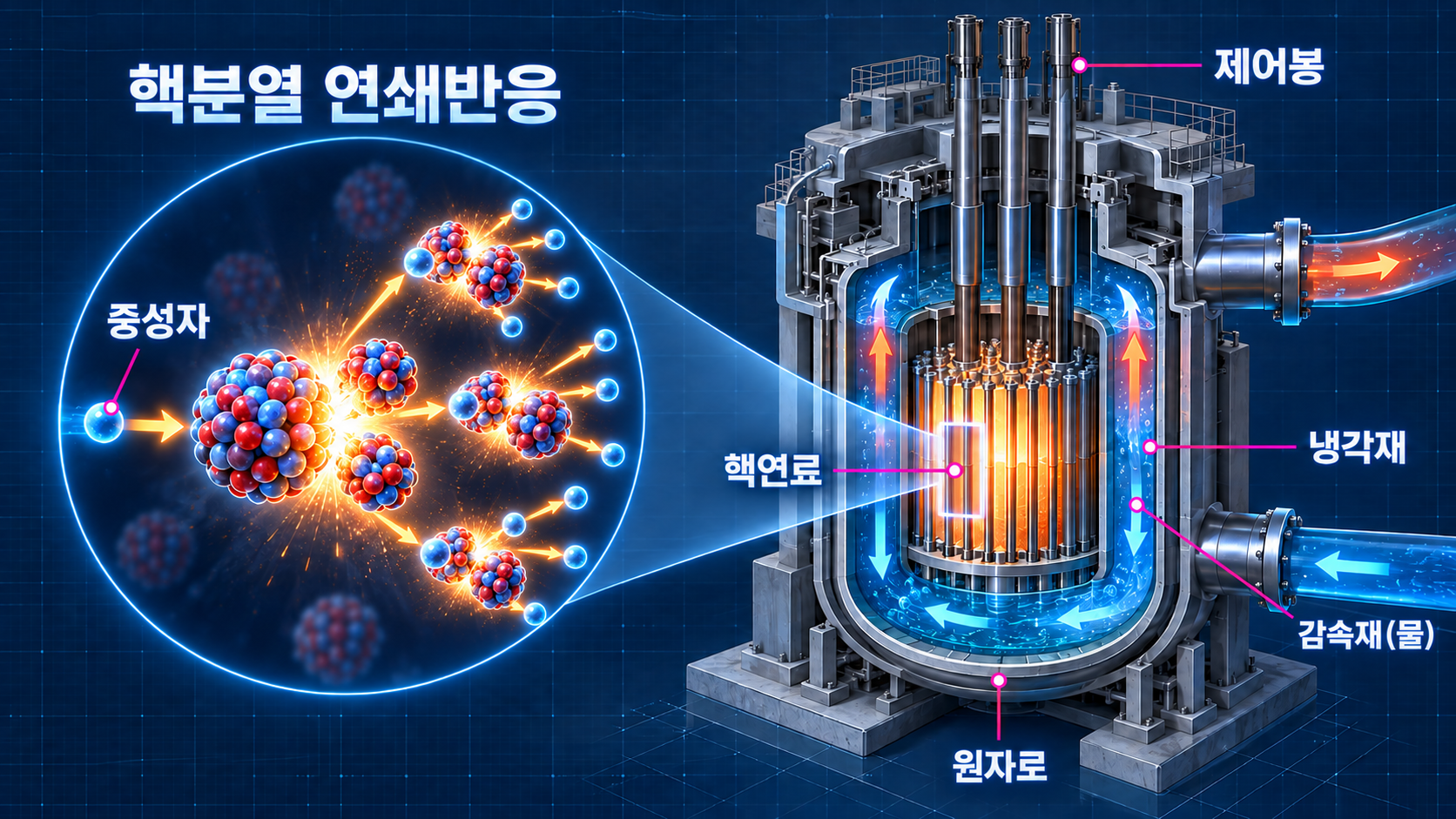

핵분열 연쇄반응에 따른 냉각재와 감속재의 원리
🔹 [1단계] 핵분열 연쇄반응: 연속적인 충돌
우라늄-235 원자핵에 중성자가 충돌하면 원자핵이 쪼개지면서 막대한 열과 함께 2~3개의 새로운 중성자가 튀어나옵니다. 이 중성자들이 주변의 다른 우라늄을 연쇄적으로 타격하며 막대한 열을 발생시킵니다. 마치 일렬로 세워둔 도미노가 순식간에 쓰러지는 원리와 같습니다.
🔹 [2단계] 감속재: 총알처럼 빠른 중성자의 속도 조절
핵분열 시 튀어나오는 중성자는 초속 약 2만 km에 달해 너무 빠릅니다. 속도가 지나치게 빠르면 우라늄 원자핵을 그냥 통과해 버리기 때문에, 중성자의 속도를 적절히 줄여 다음 핵분열이 잘 일어나도록 돕는 물질이 바로 감속재입니다. (대표적으로 경수, 중수, 흑연 등이 쓰입니다.)
🔹 [3단계] 냉각재: 원자로의 열을 옮기는 전달자
노심에서 발생하는 고온의 열을 식히지 않으면 장치가 녹아버립니다. 노심을 순환하며 열을 흡수하고 바깥으로 전달하여 증기를 만들도록 돕는 물질이 냉각재입니다.
💡 경수(Light Water) vs 중수(Heavy Water) 핵심 차이
경수: 일반 수소로 이루어진 우리가 마시는 물입니다. 중성자를 일부 흡수하는 성질이 있어 3~5%로 가공한 농축우라늄을 써야 합니다.
중수: 중성자가 1개 더 결합된 무거운 물입니다. 중성자를 거의 흡수하지 않으므로 농축하지 않은 천연우라늄(0.7%)을 그대로 쓸 수 있습니다.

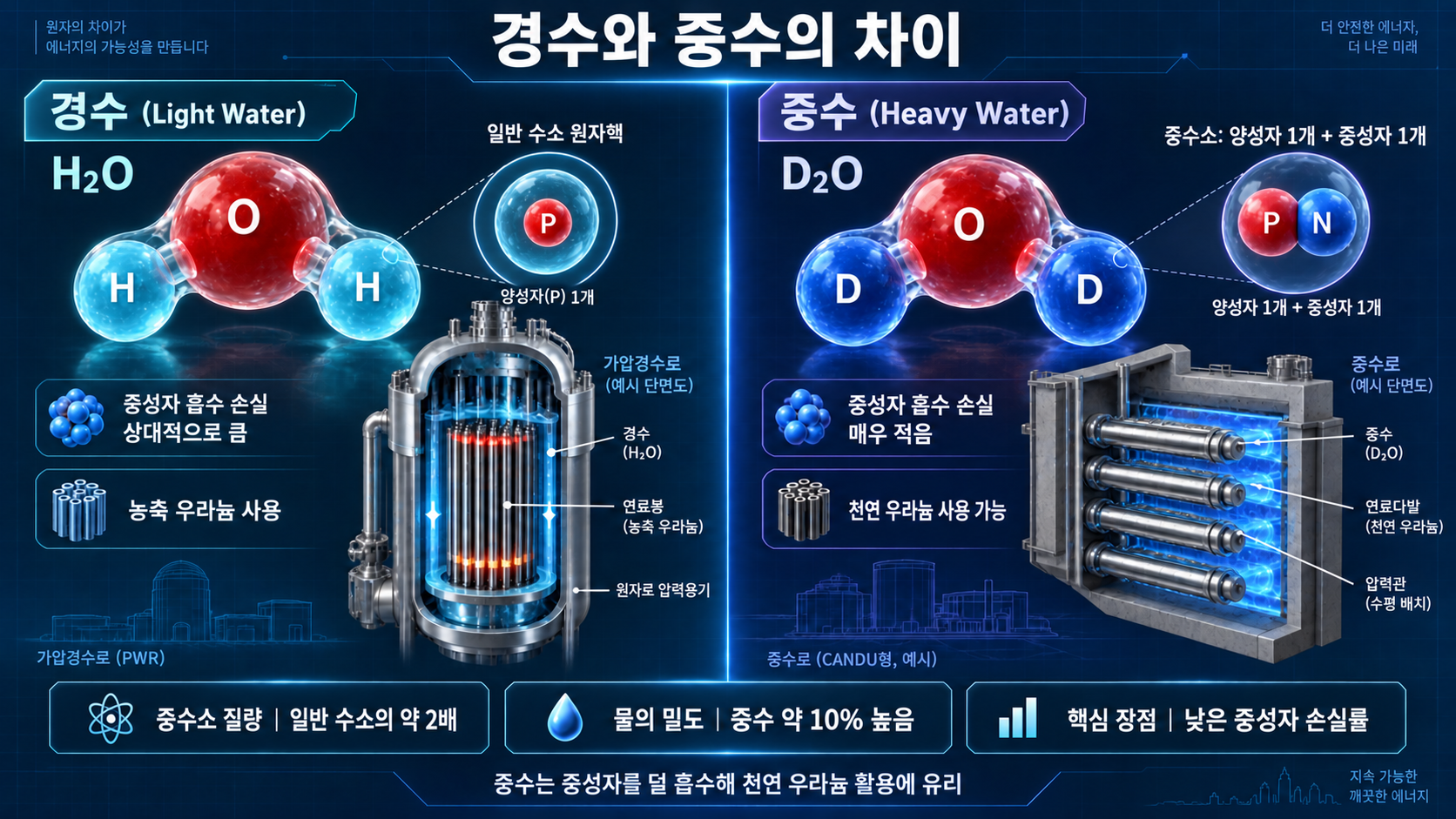

경수와 중수의 차이
⚡ [흥미로운 상식] 중수로는 왜 매일 연료를 바꿀까?

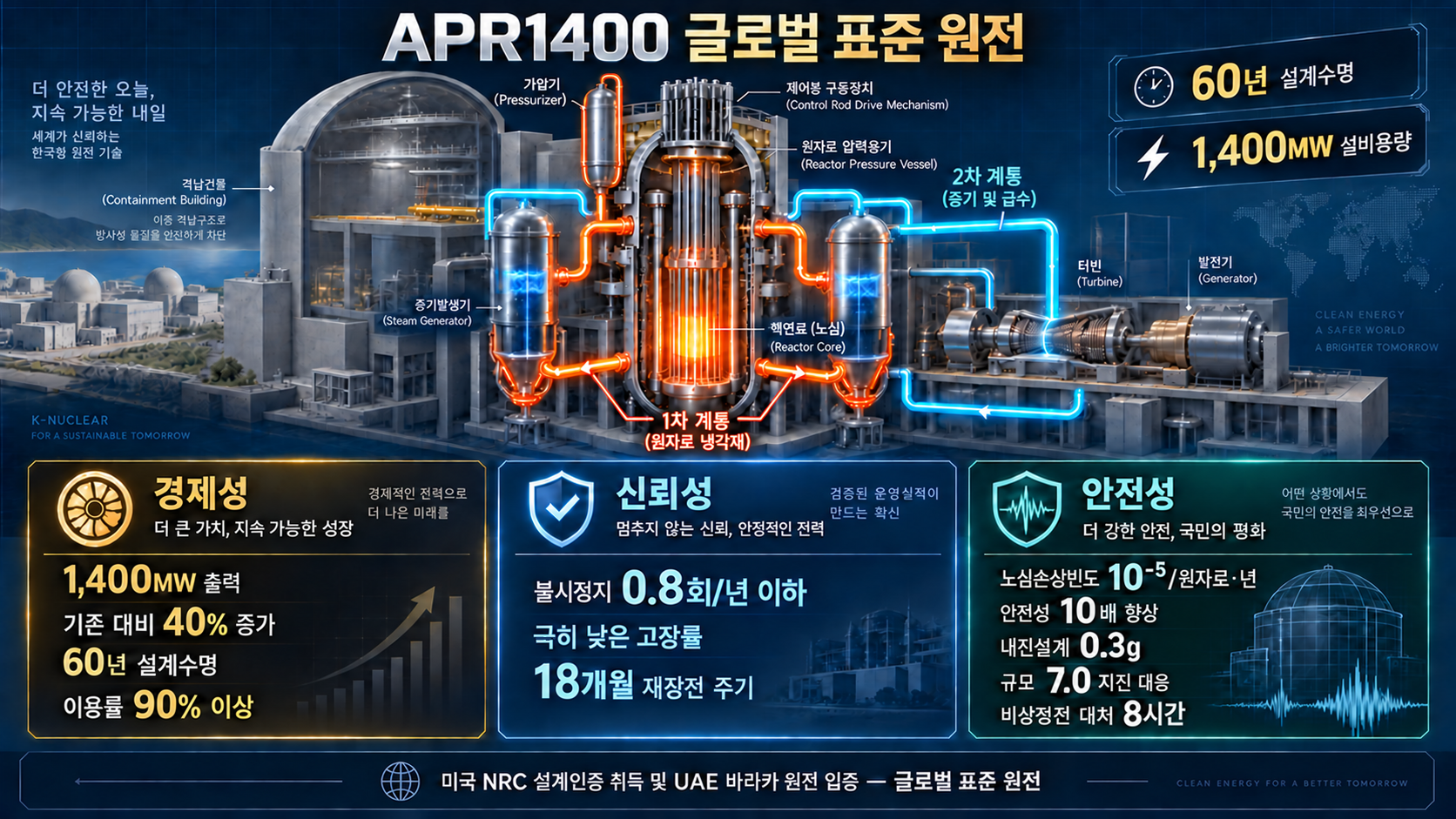

경수로(APR1400 등)는 농축우라늄을 써서 약 4.5년 동안 켜두지만, 중수로(월성 원전)는 천연우라늄을 쓰다 보니 불이 금방 꺼집니다. 그래서 중수로는 발전소를 멈추지 않고 24시간 연속 운전하면서 특수 로봇으로 매일 새 연료를 넣고 다 쓴 연료를 빼내는 '연속 연료교체'를 진행합니다!
중수로: 연료 제조비가 저렴하지만, 폐기물 부피가 큼.
경수로: 우라늄 농축 비용은 들지만, 폐기물 양이 상대적으로 적음
2. 주요 원자로의 작동 방식 (PWR, BWR, PHWR)
1️⃣ 가압경수로 (PWR - Pressurized Water Reactor)
"고압으로 물을 끓지 않게 유지하며, 안전성을 극대화한 원자로"
전 세계 원전의 70% 이상, 한국 대형 원전 대부분이 채택한 표준 노형입니다.
2차 계통 분리: 원자로 내부를 흐르는 물(1차 계통)과 터빈을 돌리는 물(2차 계통)이 완전히 분리되어 있어, 방사성 물질이 터빈 쪽으로 넘어가지 않아 매우 안전합니다.
150기압 이상의 고압: 150기압이 넘는 고압을 가해 물이 300℃가 넘어도 끓지 않고 액체 상태를 유지합니다. (가압기가 핵심)
5중 다중 방호 체계: 우라늄 펠릿부터 1.2m 콘크리트 외벽까지 강력한 방호벽을 갖추고 있습니다.
PWR가압경수로의 작동원리
2️⃣ 비등수형 원자로 (BWR - Boiling Water Reactor)
"구조를 단순화하여 경제성을 높였지만, 방사성 증기가 터빈까지 직접 가는 원자로"
미국, 일본 등에서 주로 채택한 방식입니다.
원자로 내부에서 직접 증기 생성: 약 70기압 수준을 유지하여 원자로 안에서 물을 직접 끓이고, 이 증기로 터빈을 돌립니다.
우수한 경제성: 증기발생기와 가압기 같은 대형 부품이 필요 없어 건설비가 저렴합니다.
방사성 물질의 터빈 유입: 원자로를 거친 증기가 터빈까지 바로 흘러 들어가므로 터빈 계통 전체에 엄격한 방사능 관리가 필요합니다.
BWR비등수형 원자로의 작동원리

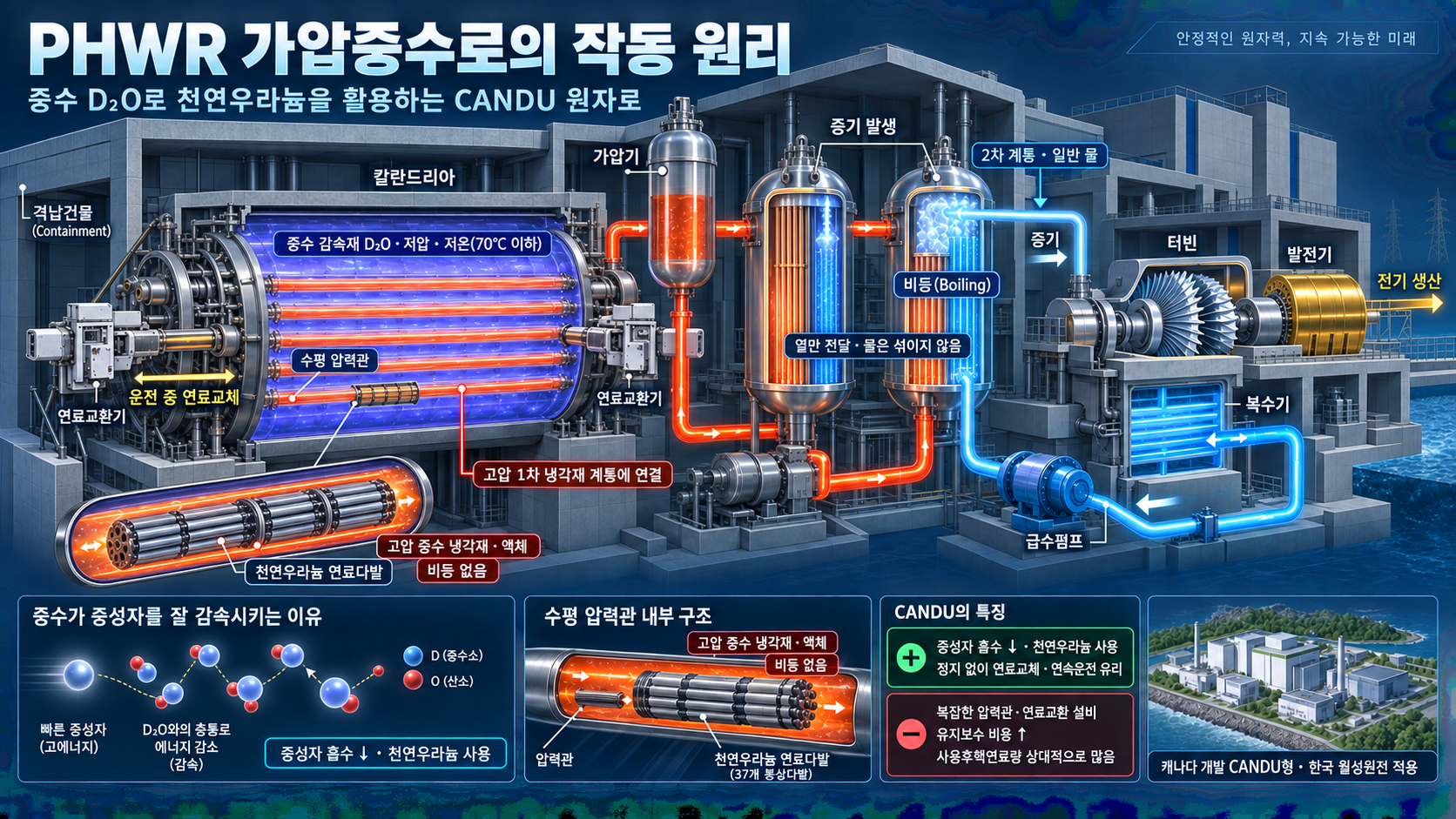

3️⃣ 가압중수로 (PHWR - Pressurized Heavy Water Reactor)
"천연우라늄으로 연속 발전하며, 미래 에너지 삼중수소까지 얻는 원자로"
캐나다 CANDU 노형 및 한국 월성 원전이 대표적입니다.
농축 없는 천연우라늄 사용: 중수의 뛰어난 감속 성능 덕분에 우라늄 농축 공정 없이 천연우라늄을 그대로 사용합니다.
24시간 온라인 연료 교체: 가동을 중단하지 않고 특수 연료교환기로 매일 연료를 교체합니다.
삼중수소(Tritium) 생산: 중수가 중성자를 흡수하여 생성되는 삼중수소는 전용 제거설비(TRF)로 회수되며, 미래 핵융합 발전(인공태양)의 핵심 연료로 활용됩니다.
