[산업편]-원자력 1/10

원자력 발전은 우라늄 원자핵이 쪼개질 때 발생하는 핵열에너지를 이용해 고압의 수증기를 만들고, 이 증기로 터빈을 돌려 전기를 생산하는 대규모 에너지 변환 기술입니다.

에너지 변환 과정: 핵에너지 ➔ 열에너지 ➔ 운동(회전)에너지 ➔ 전기에너지
작동 직관성: 석탄이나 석유를 태우는 화력 발전과 동일하게 '물로 증기를 만들어 터빈을 돌리는' 원리이며, 열을 내는 방식만 화석연료 연소에서 우라늄 핵분열로 대체된 구조입니다.

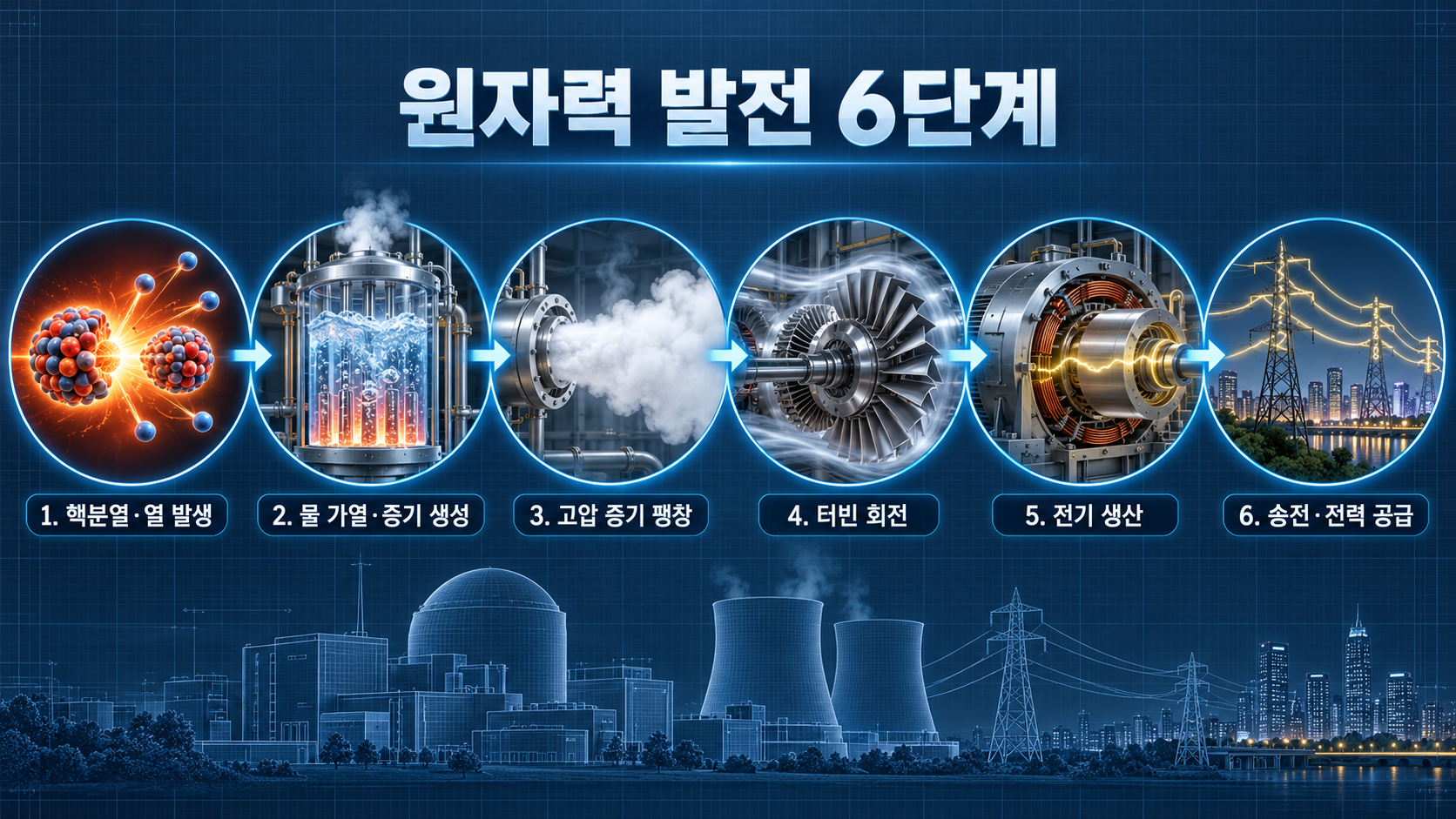

원자력 발전의 전체 공정은 미시적인 핵분열 반응부터 거시적인 전기 생산까지 6단계 순서로 이루어집니다.

[1. 중성자 충돌] ➔ [2. 우라늄 핵분열] ➔ [3. 연쇄반응 및 열 발생]
       ➔ [4. 냉각수 가열 및 증기 생성] ➔ [5. 터빈 회전] ➔ [6. 전기 생산]

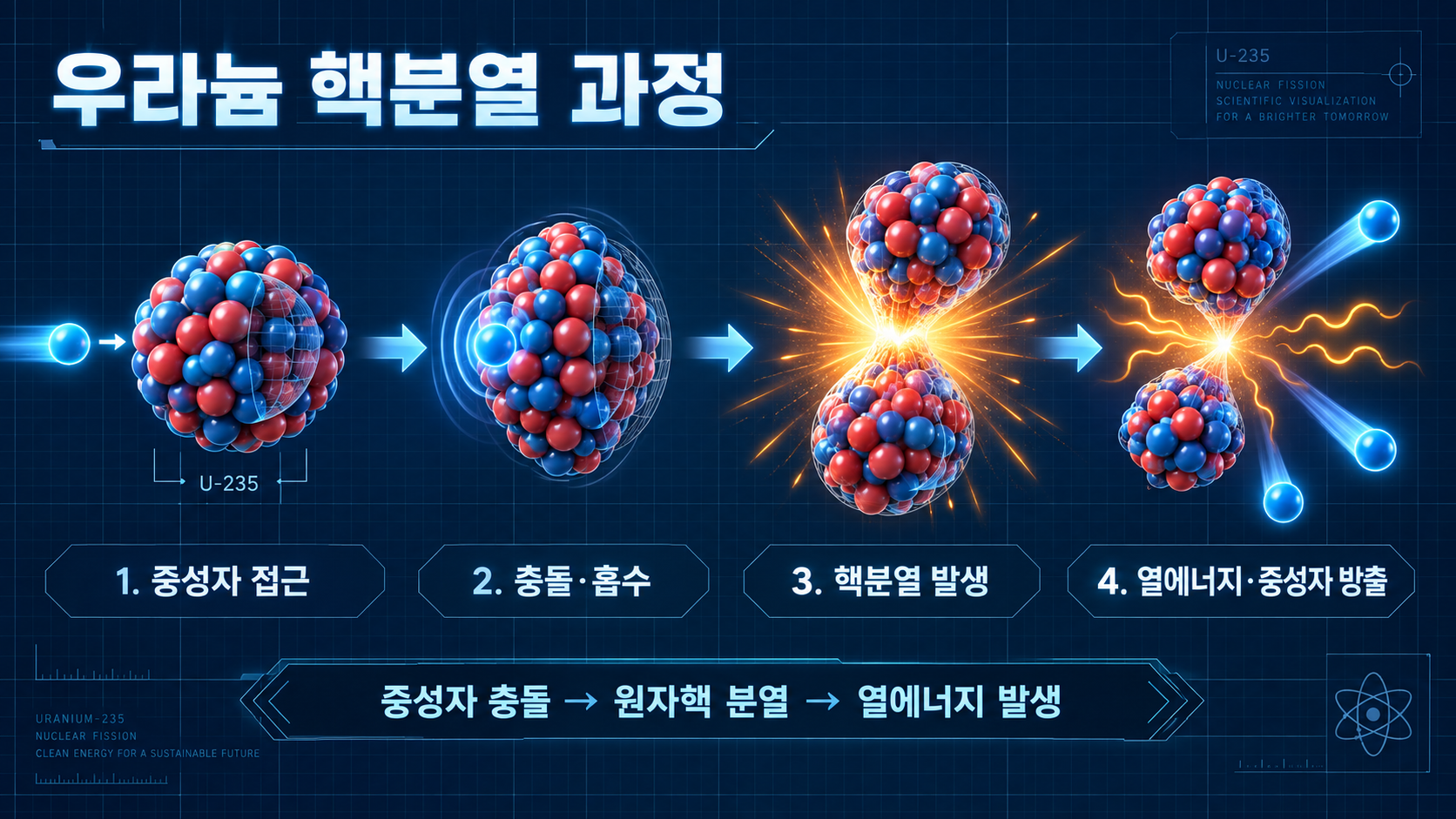

중성자 충돌: 외부에서 발생한 중성자 하나가 우라늄-235 원자핵과 부딪힙니다.
원자핵 분열: 중성자를 흡수한 우라늄 원자핵이 두 개의 다른 원자핵으로 쪼개지며 막대한 열에너지와 함께 2~3개의 새로운 중성자를 방출합니다.

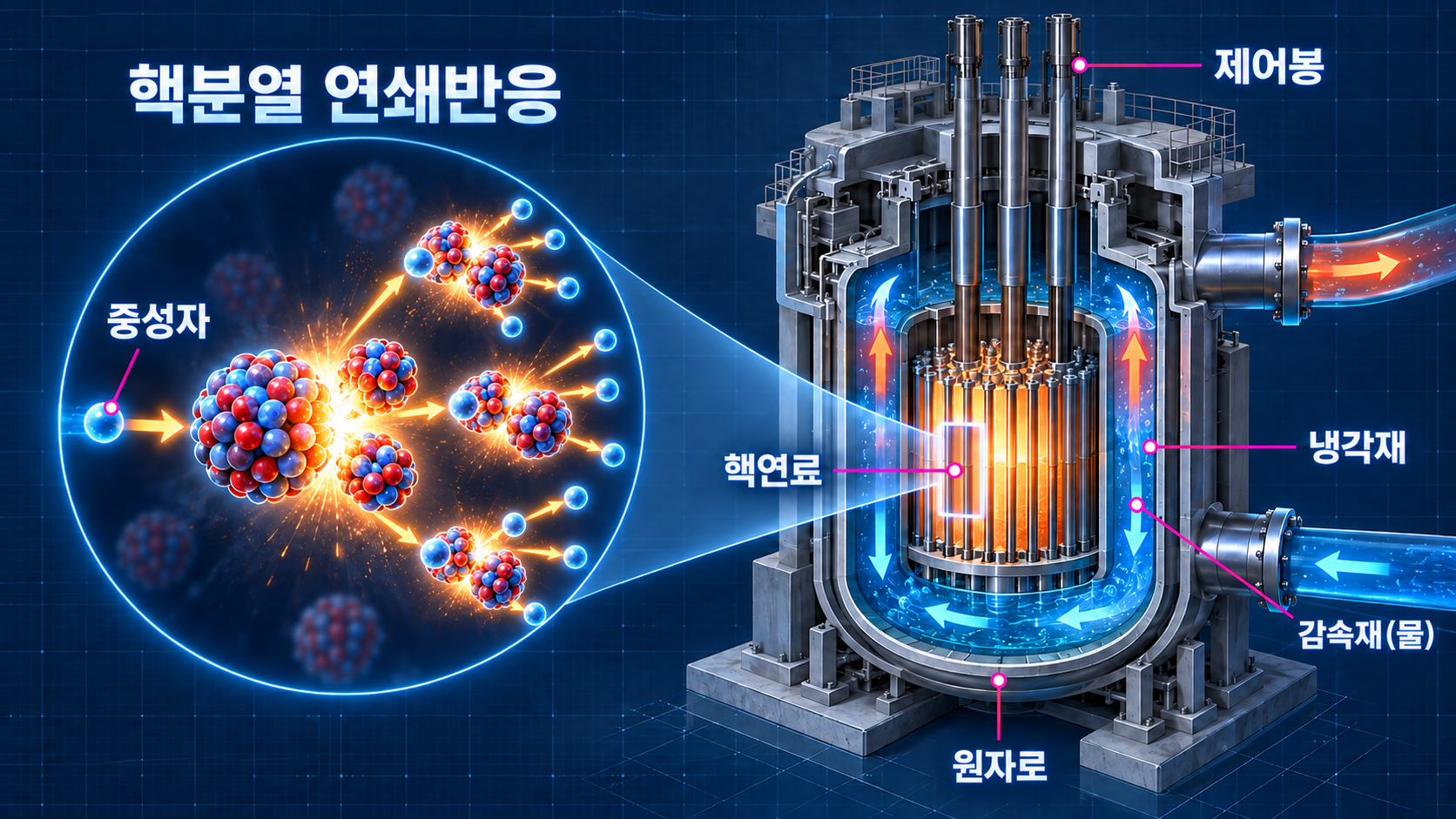

연쇄반응: 방출된 중성자들이 인근의 다른 우라늄-235 원자핵들과 연속적으로 충돌하며 도미노처럼 반응을 이어나갑니다.

원자로 내부의 연쇄반응 속도를 정밀하게 조절하기 위해 중성자를 흡수하는 '제어봉'을 작동시킵니다.

제어봉 상승 (출력 증가): 제어봉을 위로 뽑으면 중성자가 우라늄과 자유롭게 부딪혀 핵분열이 활발해지고 출력이 상승합니다.
제어봉 하강 (출력 억제 및 안전 정지): 제어봉을 아래로 내리면 중성자를 흡수하여 핵분열 반응을 억제하거나 원자로를 안전하게 정지시킵니다.

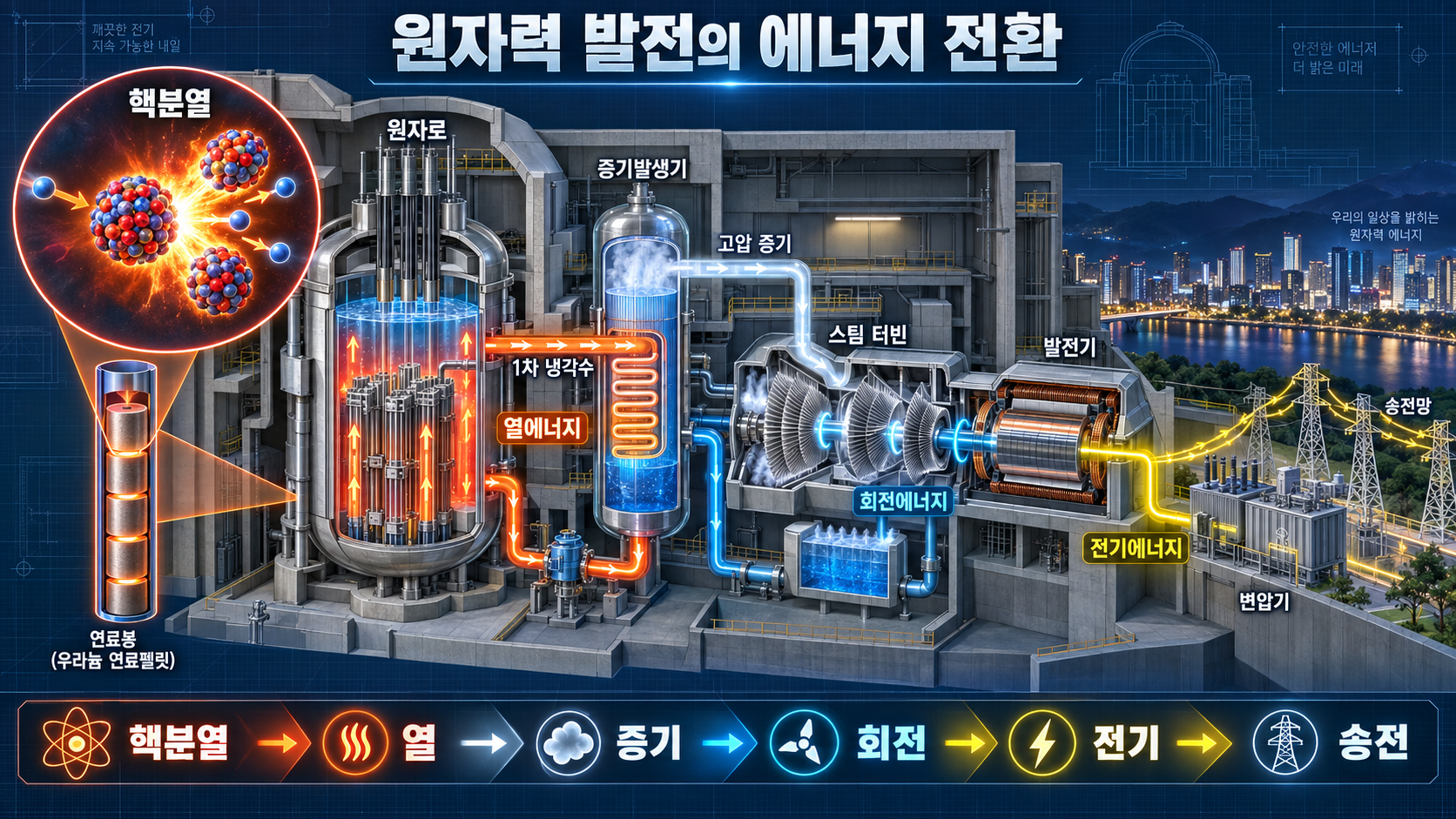

1차 계통(원자로): 연료봉의 연쇄반응으로 원자로 내부의 냉각수가 300°C 이상의 고온으로 가열됩니다. (가압기 장치가 고압을 유지하여 물이 끓지 않도록 제어)
열교환(증기발생기): 뜨거워진 1차 냉각수가 증기발생기 내부 U자형 파이프를 지나며, 관 바깥쪽의 2차 순환수를 가열합니다.
2차 계통(터빈 및 발전기): 열을 전달받은 2차 순환수가 boiling되어 고압 수증기를 형성하고, 이 증기가 스팀 터빈을 돌려 최종적으로 전력을 생산합니다.
재순환: 열을 넘겨준 1차 냉각수는 다시 원자로로 돌아가 냉각 과정을 반복합니다.

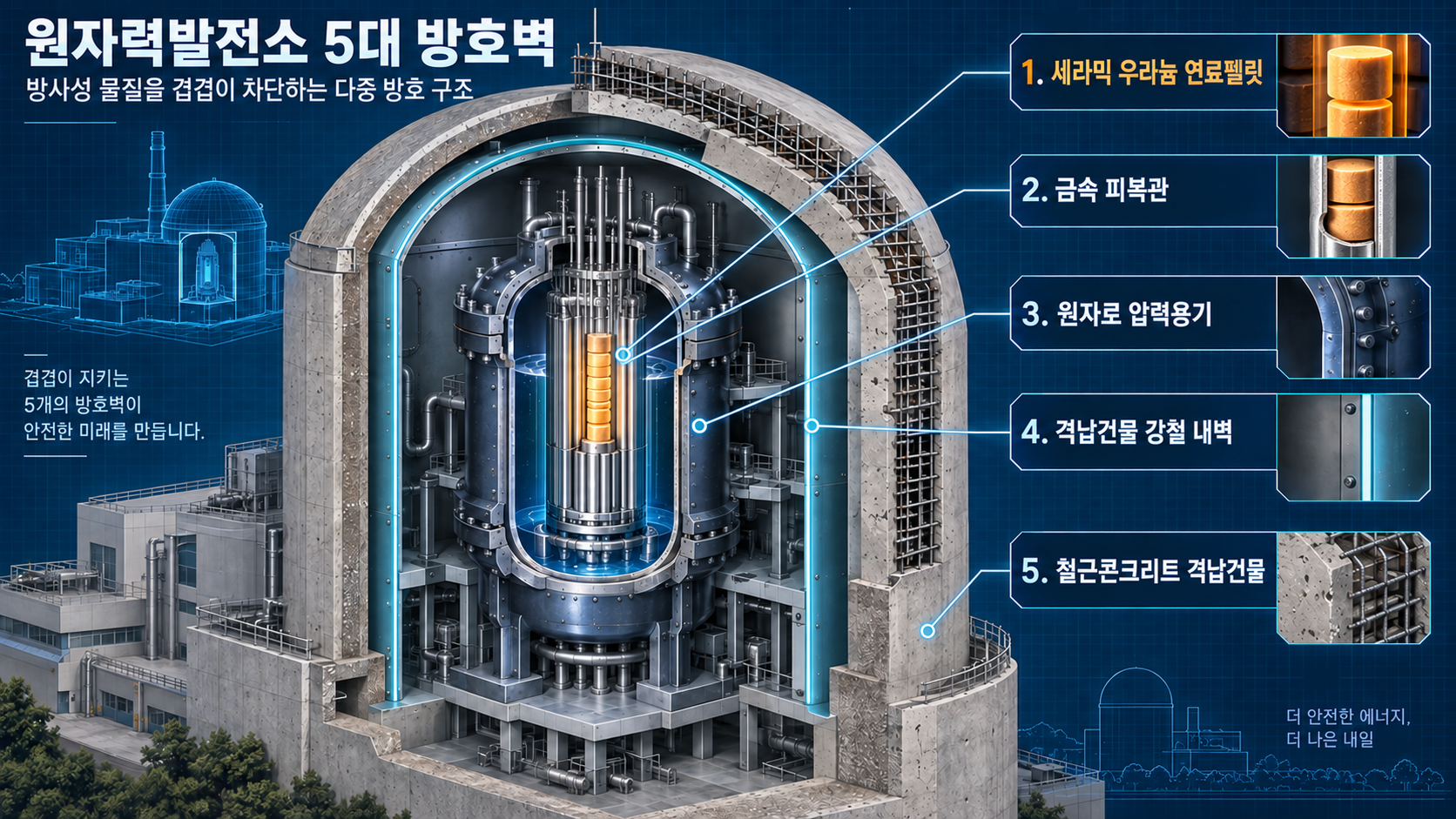

원자력 발전소는 어떤 비상 상황에서도 방사성 물질이 외부로 유출되지 않도록 5겹의 밀폐 방호 체계를 구축하고 있습니다.

[방사성 물질] ➔ [1차: 펠릿] ➔ [2차: 피복관] ➔ [3차: 압력용기] ➔ [4차: 강철 내벽] ➔ [5차: 콘크리트 돔]

제1방벽 (세라믹 우라늄 연료 펠릿): 우라늄 가루를 고온으로 구워 만든 세라믹 알약 형태입니다. 핵분열 시 발생하는 방사성 물질의 99% 이상을 구조 내부에 가둡니다.
제2방벽 (금속 피복관): 펠릿을 지르코늄 합금 튜브에 넣고 완전 밀봉하여 기체 상태의 방사성 물질이 냉각수로 섞이는 것을 방지합니다.
제3방벽 (원자로 압력용기): 두께 20~25cm의 초고강도 특수 강철 용기로, 고온·고압의 물과 방사성 물질이 외부에 노출되지 않도록 격리합니다.
제4방벽 (격납건물 강철 내벽): 격납건물 콘크리트 안쪽에 배치된 두께 약 6mm의 강철판으로 미세한 가스나 증기의 누출을 완전히 차단합니다.
제5방벽 (철근 콘크리트 격납건물): 두께 1.2m 이상의 거대한 철근 콘크리트 돔으로, 외부의 대형 충격(비행기 충돌, 강진 등)으로부터 원자로를 보호하는 최후의 외벽입니다.

우라늄-235 (Uranium-235): 중성자와 충돌 시 쉽게 분열하며 열을 내는 원자력 발전의 주연료입니다.
제어봉 (Control Rod): 중성자를 흡수하는 물질로 제작되어 원자로의 출력과 반응 속도를 조절하는 브레이크 역할을 합니다.
감속재 (Moderator): 튕겨 나온 고속 중성자의 속도를 낮추어 우라늄-235와 쉽게 충돌하도록 돕는 물질입니다. (주로 경수를 사용)
냉각재 (Coolant): 핵분열 열을 식히는 동시에 해당 열을 증기발생기로 전달해 주는 매개체입니다. (주로 물을 사용)
