시장을 뒤흔드는 거대한 판도 변화는 늘 모두가 당연하게 여겨온 독점 구도에 누군가 아주 무모해 보이는 질문을 던질 때 시작됩니다.
최근 반도체와 AI 시장에서 가장 뜨거운 화두를 하나 꼽자면 단연 일론 머스크의 테라팹(Terafab)과 차세대 광원 기술인 EUV FEL(자유전자레이저)입니다.
"ASML 없이는 3나노, 2나노 초미세 반도체 생산이 불가능하다"는 명제가 통상적인 상식으로 통하는 지금, 머스크는 왜 수십조 원을 들여 이 거대한 독점의 벽에 균열을 내려는 걸까요?
뉴스 헤드라인의 화려함 뒤에 숨겨진 수급의 본질과 패러다임 변화, 그리고 실전 투자 리스크까지 담백하고 날카롭게 파헤쳐 보겠습니다.
1. 테라팹(Terafab)이란 무엇인가?
테라팹이라는 이름을 들었을 때 많은 분들이 기존 TSMC나 삼성전자의 반도체 공장을 떠올리실 겁니다. 하지만 머스크가 그리는 테라팹은 차원이 다릅니다.
- 목표 전력 스케일: 연간 1테라와트(TW)급 AI 연산 전력 확보 (미국 전체 발전 용량에 맞먹는 스케일)
- 공장 입지 및 규모: 미국 텍사스주 소재, 여의도 면적의 약 3.2배에 달하는 초대형 단지
- 생산 제품 배분: 80% 우주 데이터센터 및 자율주행용 칩 / 20% 옵티머스 휴머노이드 로봇용 반도체
- 핵심 파트너십: 인텔 팹트리(Fabry) 사업부 14A(1.4나노급) 공정 협력 구상
현재 엔비디아나 테슬라 같은 거대 빅테크 기업들이 겪는 가장 큰 병목은 칩 설계 능력이 아닙니다.
바로 생산해 줄 팹이 부족하고, 그 팹에 들어갈 ASML 노광장비가 턱없이 모자라 줄을 서야 한다는 점입니다.
머스크는 이 병목을 외부 위탁(TSMC)이나 기존 장비 구매(ASML)로는 절대 해결할 수 없다고 판단한 것입니다.
2. 머스크가 ASML 독점을 깨려는 핵심 이유 3가지
그렇다면 머스크는 왜 굳이 ASML이라는 거대한 공룡과 싸우려 할까요? 수급의 이면을 들여다보면 3가지 명확한 제1원리적 이유가 존재합니다.
[ASML 독점 구도]
▶ 억 단위 초고가 장비 개별 구매
▶ 주석 플라즈마 방식의 유실·오염
▶ TSMC-ASML 생태계 무한 대기
▼ 머스크의 제1원리 판 뒤엎기
[테라팹 & EUV FEL 체제]
1. LPP 광원의 유실·오염 극복 (가속기 방식)
2. '중앙 집권식 광원'으로 단가 폭락
3. 자체 AI 칩 수급 병목 완벽 해결
① 기존 LPP 광원의 극심한 전력 유실과 오염 한계 극복
현재 ASML의 EUV 장비는 LPP(레이저 생성 플라즈마) 방식을 사용합니다.
아주 쉽게 비유하자면, 떨어지는 미세한 주석(Tin) 방울에 고출력 레이저를 정확히 맞춰 폭발시킨 뒤 거기서 나오는 미세한 빛을 거울로 모아 쓰는 방식입니다.
이 방식은 치명적인 약점이 2가지 있습니다.
- 극심한 에너지 유실: 쏟아붓는 전력 대비 실제 반도체 회로를 그리는 데 쓰이는 EUV 빛은 0.1% 수준에 불과합니다. 엄청난 전기를 먹는 전기 먹는 하마입니다.
- 장비 오염: 주석을 폭발시키는 과정에서 주석 파편(데브리)이 정밀 거울을 오염시킵니다. 수천억 원짜리 장비를 수시로 멈추고 청소하고 부품을 갈아끼워야 합니다.
② '중앙 집권식 광원'을 통한 획기적인 비용 절감
현재 ASML 모델은 노광장비 1대마다 내부에 수천억 원짜리 전용 광원 발생장치를 각각 탑재해야 합니다. 장비가 10대면 광원 장치도 10개가 필요합니다.
반면 머스크가 추진하는 FEL(자유전자레이저) 방식은 개념 자체가 다릅니다.
쉽게 비유하자면, 집집마다 수백만 원짜리 발전기를 따로 놓는 방식(ASML)에서 동네 중앙에 초대형 발전소 하나를 지어놓고 각 집에 전선을 연결해 쓰는 방식(테라팹)으로 바꾸는 것입니다.
여의도 3.2배 부지 한가운데 초대형 입자가속기 1대를 지어놓고, 거기서 나오는 엄청난 출력의 깨끗한 EUV 빔을 수십 대의 노광 스캐너로 분배해 쏩니다. 초기 가속기 건설 비용은 크지만, 장비를 늘릴수록 칩 1개당 생산 단가는 폭락하게 됩니다.
③ 자체 AI 칩 수급 병목의 근본적 해결
테슬라의 자율주행(FSD), 휴머노이드 로봇(옵티머스), 스페이스X의 우주 데이터센터는 막대한 양의 최첨단 AI 반도체를 요구합니다.
하지만 현재 글로벌 반도체 공급망은 ASML(장비) → TSMC(위탁생산) → 빅테크(수령)라는 견고한 병목 구조로 묶여 있습니다.
아무리 돈이 많아도 ASML 장비가 나오지 않으면 TSMC도 칩을 못 찍고, 테슬라도 수년씩 대기표를 뽑고 기다려야 합니다.
머스크는 자신의 사업 로드맵이 타사의 장비 공급 속도에 구속받는 상황을 견디지 못하는 것입니다. 광원부터 패키징까지 한 단지에서 독자 해결한다는 계산이 서 있는 셈입니다.
3. 차세대 EUV 광원: FEL(자유전자레이저)의 작동 원리
자유전자레이저는 이름은 어렵지만 원리는 아주 깔끔합니다.
빛의 속도에 가깝게 가속된 전자를 N극과 S극이 번갈아 배치된 자석 공간(위글러/언듈레이터) 통과시킵니다. 그러면 전자가 좌우로 격렬하게 흔들리면서 강력하고 깨끗한 EUV 파장의 레이저 빛을 뿜어내게 됩니다.

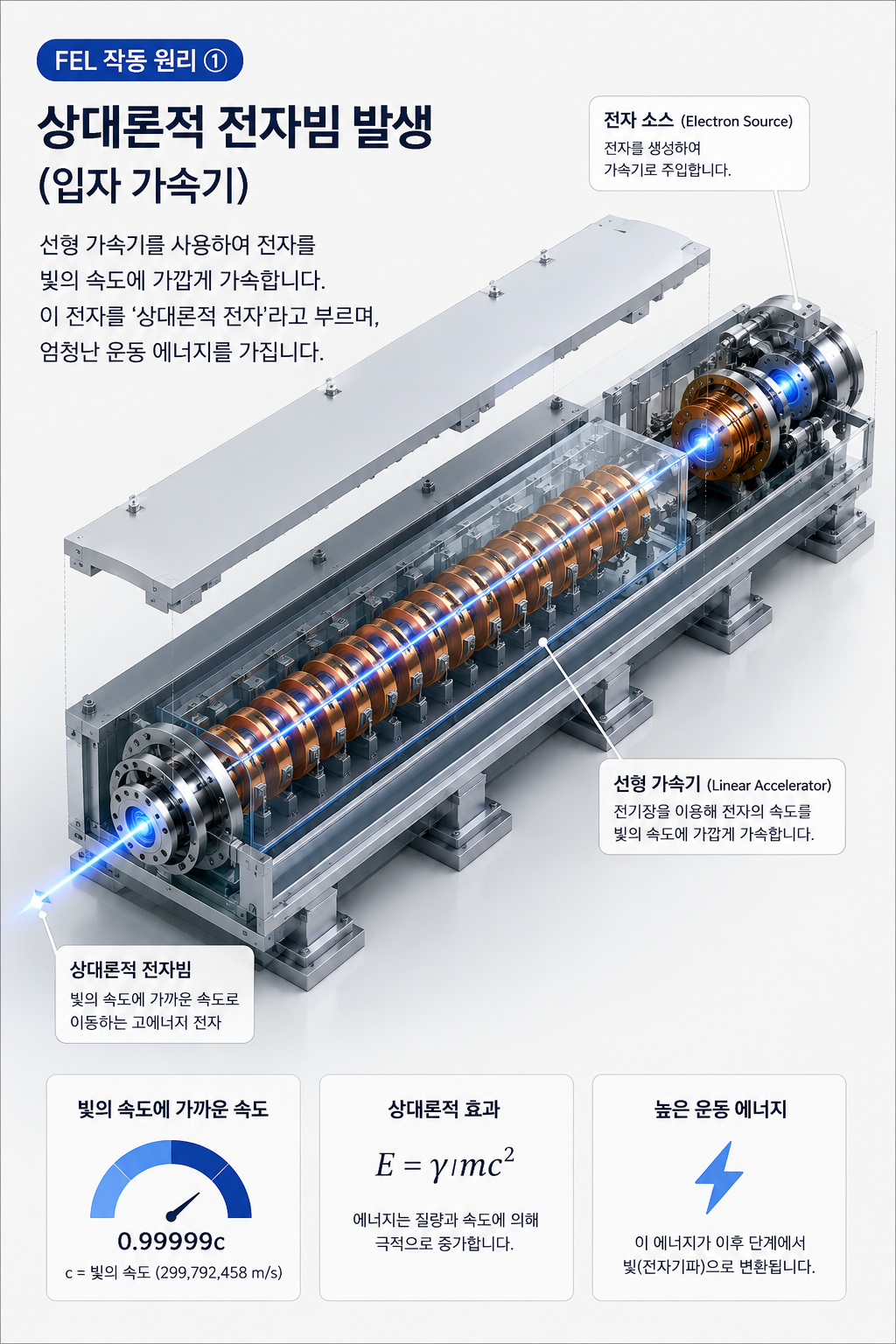

- 전자 발생 및 가속: 입자가속기를 통해 전자를 빛에 가까운 속도로 극극 가속시킵니다.

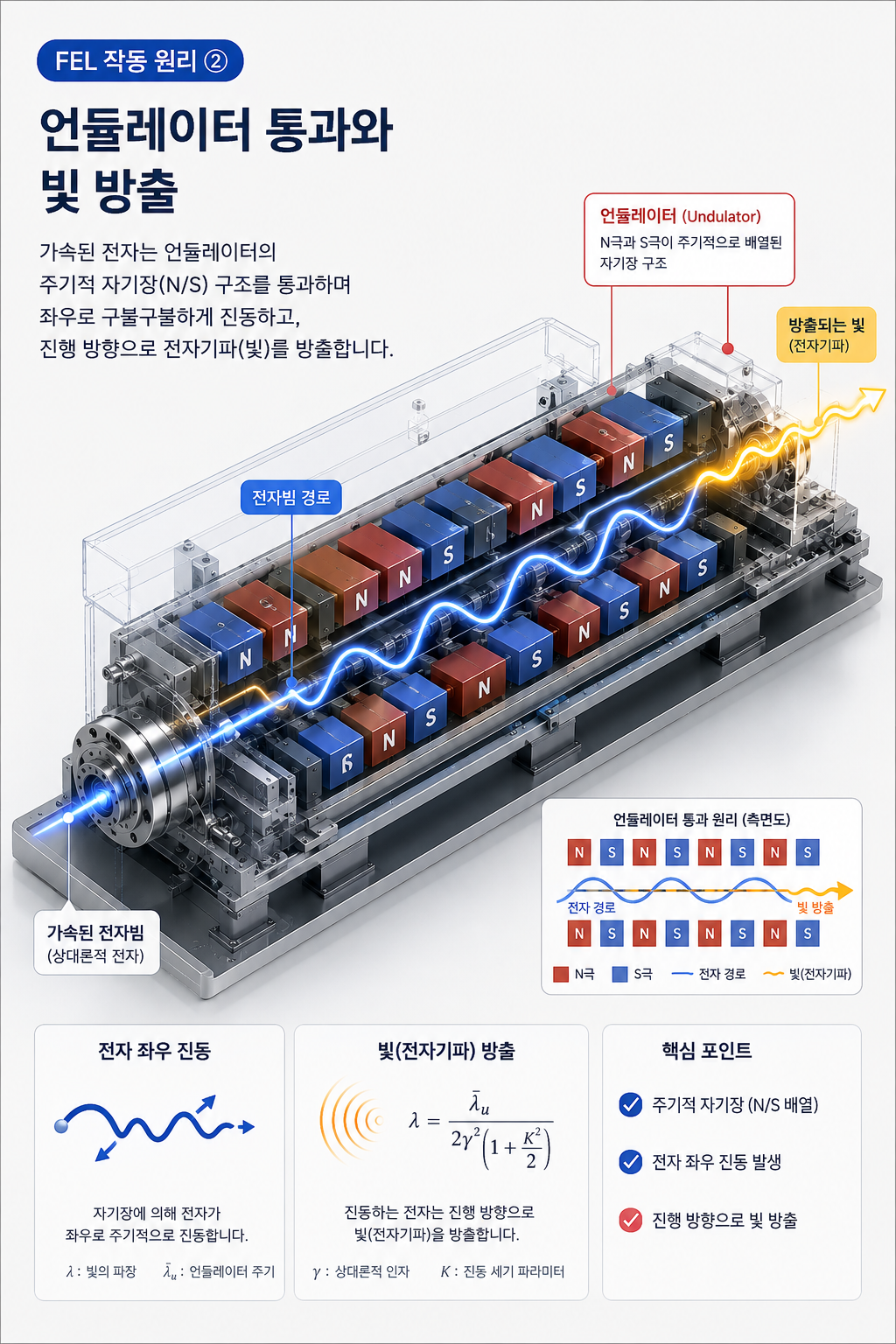

- 언듈레이터(Undulator) 통과: N극과 S극이 교대로 배치된 영구자석 배열(언듈레이터)을 지나면서 전자가 좌우로 휘어지며 강력한 빛을 방출합니다.

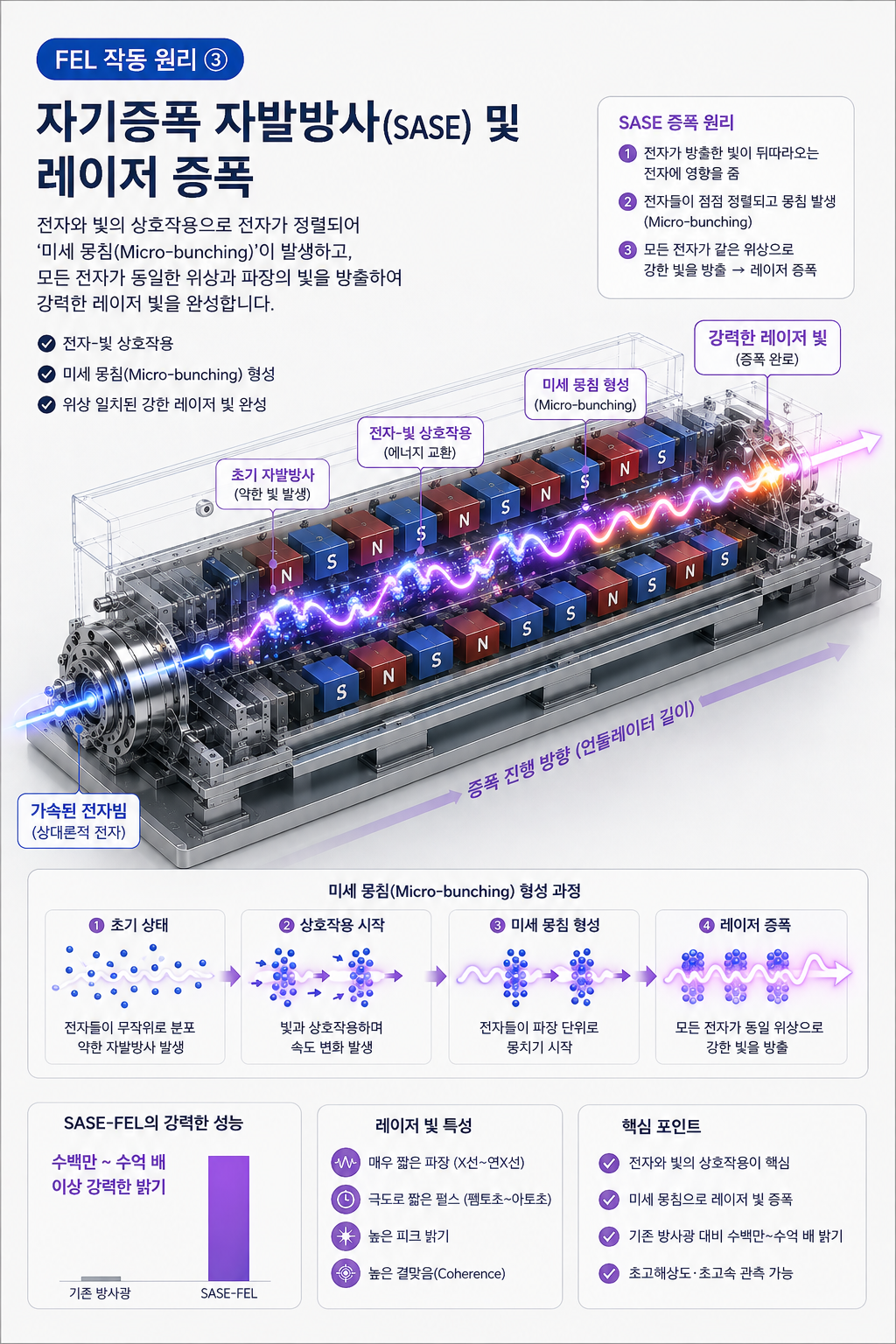

- 자기증폭 자발방사(SASE) 및 레이저 증폭: 방출된 빛과 전자빔이 상호작용하여 고출력의 결맞음(Coherent) EUV 레이저 빔이 만들어집니다.
| 구분 | 기존 ASML EUV (LPP 방식) | 차세대 FEL (자유전자레이저) 방식 |
|---|---|---|
| 광원 생성 방식 | 주석 방울에 레이저를 쏘아 플라즈마 형성 | 입자가속기에서 전자빔을 조향해 생성 |
| 에너지 효율 | 에너지 손실이 매우 크고 막대한 전력 소요 | ERL(에너지 회수) 기술로 전기에너지 재활용 |
| 출력 및 확장성 | 노광기 1대당 개별 광원 필요 (출력 한계) | 단 1대의 FEL 시설로 수십 대의 스캐너에 13.5nm 광원 동시 공급 |
여기서 핵심적인 기술 포인트가 바로 ERL(Energy Recovery Linac, 에너지 회수 선형가속기)입니다.
빛을 만들어내고 남은 전자를 그냥 버리는 것이 아니라, 감속시키면서 그 에너지를 다시 전력 형태로 회수합니다. 마치 우리가 타고 다니는 전기차의 회생제동 시스템과 똑같은 원리입니다. 가동 전력의 상당 부분을 재활용하기 때문에 팹 전체의 전력 효율이 극대화됩니다.
4. 스타트업 'xLight'와 인텔, 그리고 머스크의 연관성
이 거대한 판을 혼자 짜는 것은 아닙니다. 현재 반도체 업계에서 FEL 관련 상업용 특허를 가장 많이 확보한 스타트업이 바로 xLight입니다.
- 핵심 인물: 전 인텔 CEO인 팻 겔싱어(Pat Gelsinger)가 이사회 의장으로 참여하고 있습니다.
- 기술적 연관성: 머스크가 언급한 테라팹의 FEL 아키텍처와 xLight의 상업용 가속기 특허 구조가 사실상 일치합니다.
- 머스크의 전략: 제1원리 사고에 따라 xLight와 라이선스 계약을 맺거나, 필요하다면 해당 기술 인력을 흡수해 테라팹 내부에 기술을 직접 내재화(In-house)할 가능성이 높습니다.
📉 리스크 관리: 대박 환상 뒤에 숨은 3가지 엄혹한 현실
주식 시장에서 가장 위험한 것은 기술적 당위성을 당장의 주가 상승과 동일시하는 착각입니다. FEL과 테라팹이 아무리 매력적이라도 실전 매매 관점에서는 다음 3가지 걸림돌을 냉정하게 따져봐야 합니다.
1. 거대한 부지 크기 (공간의 한계)
전자빔을 빛의 속도로 가속하려면 최소 수백 미터에서 1km에 달하는 직선/원형 가속기 시설이 필요합니다. 기존 삼성전자의 평택 팹이나 TSMC의 대만 팹 건물 내부에는 물리적으로 들어가지도 않습니다. 아예 도시 하나급 부지(테라팹)를 새로 짓지 않는 한 도입이 불가능합니다.
2. 수율과 미세 전사의 벽 (공정 리스크)
강력하고 깨끗한 빛을 만드는 것과, 그 빛을 웨이퍼 위에 오류 없이 쏘아 수율 90% 이상을 뽑아내는 것은 완전히 다른 영역입니다. ASML이 독점적 지위를 누리는 이유는 단순히 빛을 잘 만들어서가 아니라, 그 빛을 0.001나노미터 오차 없이 조향하는 초정밀 거울 시스템과 노광 제어 기술을 보유했기 때문입니다.
3. 지루하고 혹독한 양산 검증 (시간의 한계)
반도체 라인은 24시간 365일 멈추지 않고 돌아가야 수천억 원의 손실을 막을 수 있습니다. 아무리 뛰어난 입자가속기라도 단 1초의 빔 멈춤 현상(Beam trip)이 발생하면 라인 전체 웨이퍼를 폐기해야 합니다. 이 안정성을 입증하는 데만 최소 수년의 세월이 걸립니다.
🔍 365insight의 통찰 노트
결론적으로 머스크의 테라팹 프로젝트는 단순한 허풍도 아니지만, 당장 내년이나 내후년에 ASML이 망하고 반도체 지형이 바뀔 것이라는 성급한 환상도 금물입니다.
투자자의 관점에서 우리가 눈여겨봐야 할 핵심 관전 포인트는 딱 두 가지입니다.
- 국내 반도체 거인들의 움직임: 삼성전자와 SK하이닉스가 ASML 전속 의존도에서 벗어나, 중국의 SSMB(입자가속기 EUV 연구)나 머스크의 FEL 같은 가속기 기반 광원 연구에 얼마나 적극적으로 발을 담그는지 확인해야 합니다.
- 실제 부지 조성 및 빔 테스트 시점: 머스크의 입에서 나오는 화려한 수치보다, 텍사스 부지에서 실제 가속기 빔 발사 및 노광 테스트 수율에 대한 팩트 데이터가 찍히는 시점을 냉정하게 기다려야 합니다.
