안녕하세요. 365insight입니다.
중학생 자녀에게 "ASML이 뭐 하는 회사냐"는 질문을 받고 3초간 고민했습니다.
그리고 필통에서 네임펜 하나를 꺼내 보여줬죠.
"남들이 네임펜으로 회로를 그릴 때, 홀로 초극세사 샤프를 만들어 파는 전 세계 유일한 회량이란다."
시장을 뜨겁게 달구는 DUV, EUV, High-NA 같은 화려한 기술 용어들.
겉포장은 무척 거창해 보이지만, 본질은 아주 명확합니다.
'얼마나 얇은 펜으로 실리콘 판 위에 세밀한 회로 지도를 그리느냐'의 싸움일 뿐입니다.
공학 기술자들의 복잡한 수식 분석은 그들에게 맡기겠습니다.
우리는 투자자답게, 그 기술 이면에 숨겨진 진짜 수급 가치와 리스크의 급소만 깔끔하게 파헤쳐 보겠습니다.
1. DUV(심자외선): 여전히 돈을 쓸어 담는 '일반 네임펜'
결론부터 말하면, DUV는 여전히 전 세계 반도체 생산 라인의 80% 이상을 홀로 책임지는 단단한 현금 창출원입니다.
언론에서 EUV나 High-NA만 조명하니 DUV가 구시대 유물처럼 보이십니까?
천만의 말씀입니다.
실제 반도체 공장 통장을 배부르게 채워주는 진짜 효자는 여전히 DUV입니다.

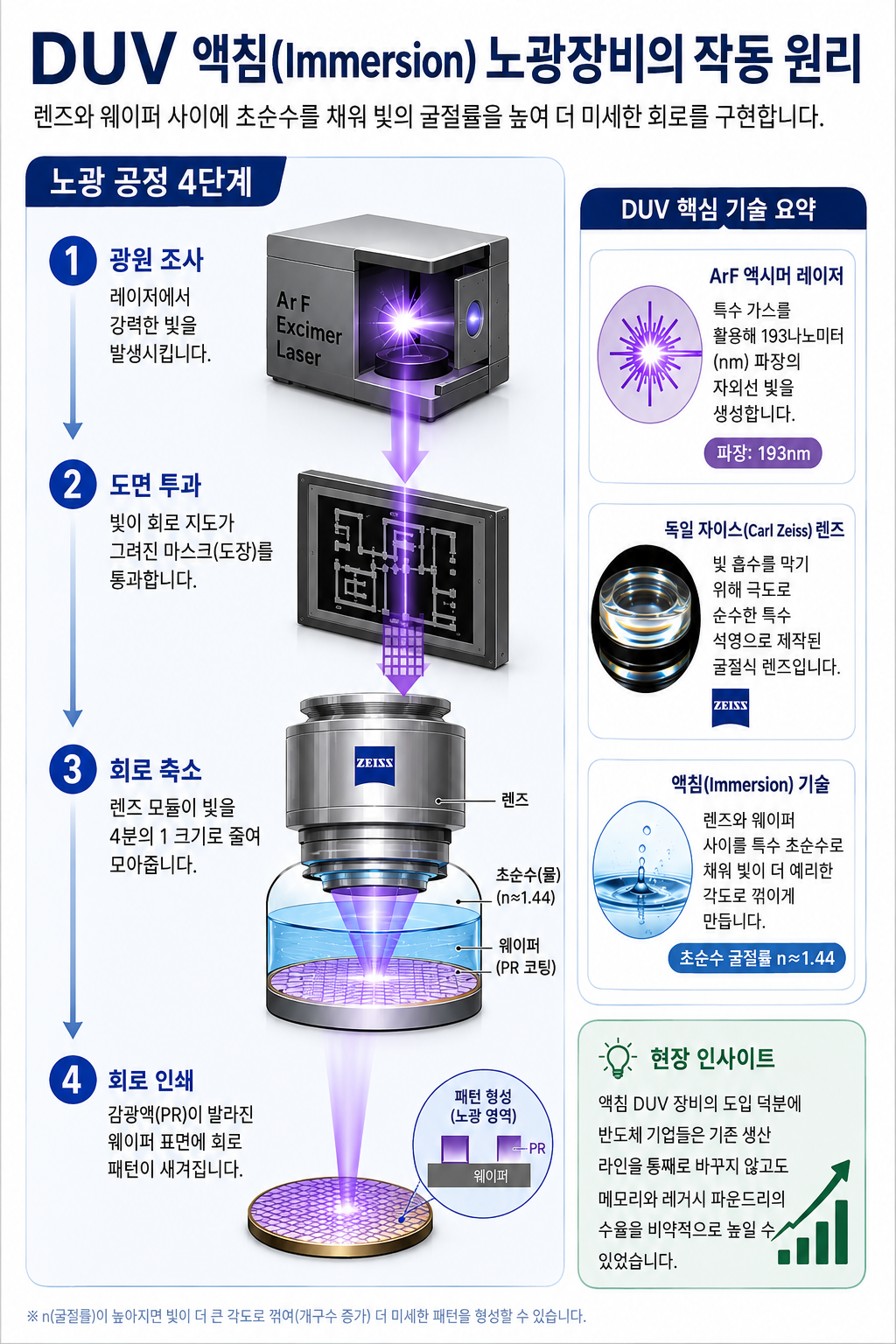

DUV 장비는 기본적으로 193nm 파장의 빛을 사용합니다.
여기서 핵심 광원인 ArF(불화아르곤) 엑시머 레이저의 원리를 아주 쉽게 풀어보겠습니다.
원래 아르곤 가스와 불소 가스는 평소 서로 아무 관심 없이 떠돌아다니는 남남 상태입니다.
그런데 가스통에 강력한 고전압 전기를 찌릿하고 가하면, 두 기체가 순간 흥분하며 강제로 짝을 짓습니다.
이 강제 커플 상태를 엑시머(Excimer)라고 부릅니다.
재미있는 건 전기를 차단하는 순간입니다.
불안정했던 커플은 즉시 이별을 통보하며 갈라서는데, 이때 참았던 에너지를 밖으로 확 뿜어냅니다.
이 이별의 순간에 뿜어져 나오는 강렬한 에너지가 바로 193nm 파장의 예리한 레이저 빛입니다.
원래 이 193nm 빛은 미세 회로를 그리기엔 조금 두꺼운 편이었습니다.
여기서 ASML의 악마 같은 천재성이 발휘됩니다.

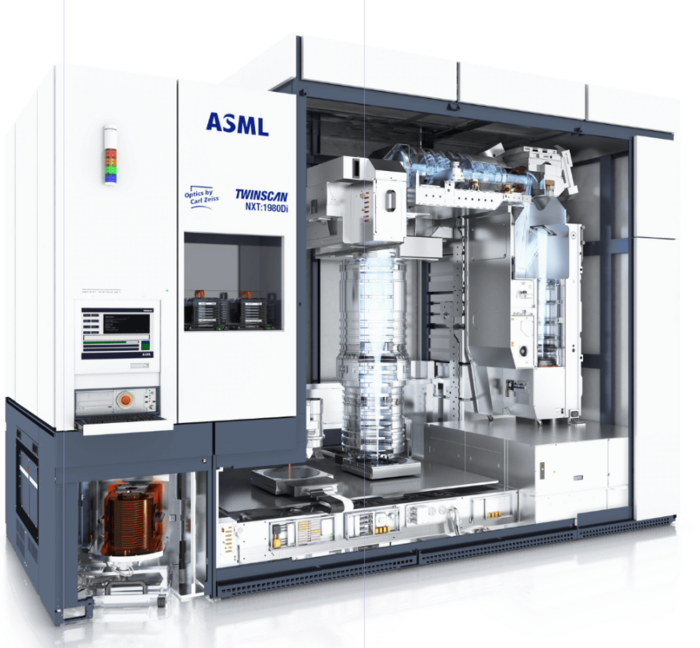

렌즈와 웨이퍼 사이에 공기 대신 특수 초순수(물)를 채워 넣는 액침(Immersion) 기술을 세계 최초로 상용화한 것입니다.
쉽게 말해, 학창 시절 물컵에 빨대를 넣으면 꺾여 보이던 굴절 원리를 이용해 펜촉을 억지로 더 가늘게 깎아낸 셈입니다.
온라인 게임으로 치면 기존 서버 시스템을 완전히 뒤엎지 않고, 대형 신규 패치 하나로 캐릭터 스펙을 극한까지 끌어올린 격입니다.
덕분에 반도체 기업들은 공장을 새로 짓지 않고도 자동차용 반도체, 가전용 칩, 레거시 메모리 수율을 폭발적으로 늘릴 수 있었습니다.
2. EUV(극자외선): 최첨단 칩의 신세계를 연 '초극세사 샤프'
진짜 몸통은 여기서부터입니다. 7나노 이하 최첨단 선단 공정으로 들어가면 DUV라는 네임펜은 한계를 노출합니다.
회로 선폭이 너무 좁아져 네임펜으로는 번지기 시작하기 때문입니다.
이때 등장한 구원투수가 바로 13.5nm 파장의 EUV(극자외선), 즉 '초극세사 샤프'입니다.
DUV보다 빛의 파장이 무려 14배나 얇습니다.
하지만 이 초극세사 샤프는 성격이 지독하게 예민합니다.
EUV 빛은 공기나 일반 유리를 만나는 순간 100% 흡수되어 그대로 소멸해 버립니다.
자연 상태에서는 존재조차 할 수 없는 유령 같은 빛인 셈입니다.

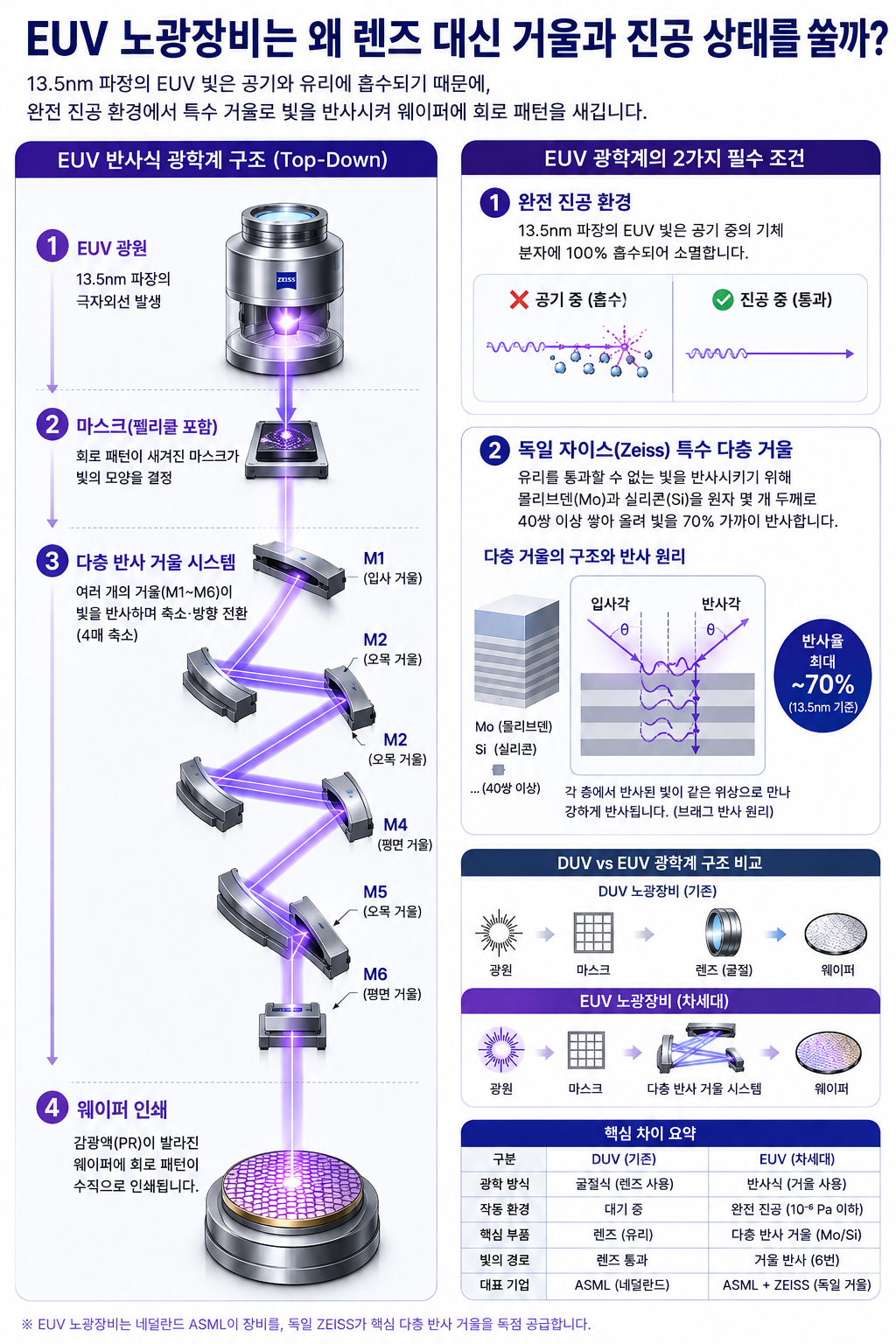

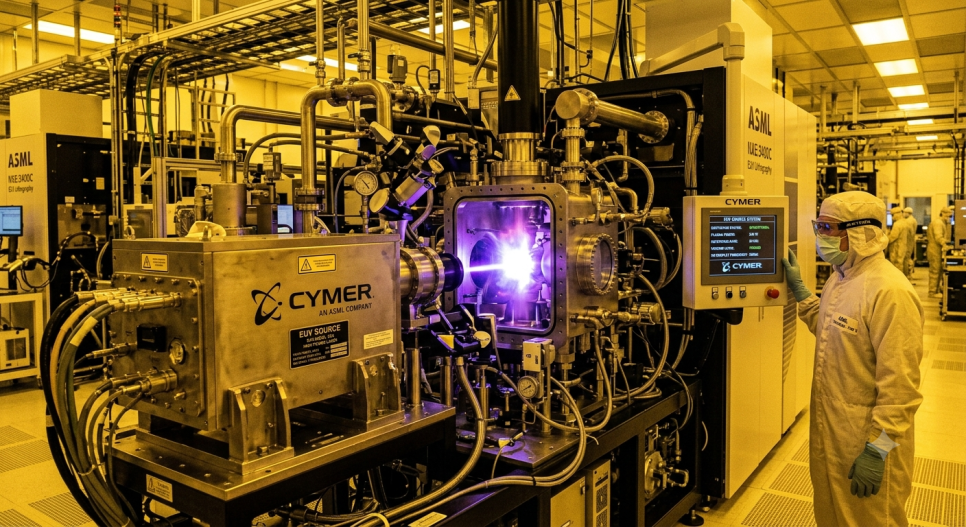

ASML은 이 미친 특성을 제어하기 위해 장비 내부 전체를 완전 진공 상태로 만들었습니다.
그리고 렌즈를 과감히 버렸습니다.
빛이 렌즈를 통과하지 못하니, 거울에 튕겨서 전달하는 반사식 광학계로 패러다임을 바꾼 것입니다.
독일의 광학 명가 자이스(Zeiss)가 만든 이 거울은 몰리브덴과 실리콘을 원자 몇 개 두께로 40쌍 이상 겹겹이 쌓아 올린 최첨단 작품입니다.
유리조차 투과하지 못하는 까다로운 빛을 70% 가까이 반사시켜 웨이퍼 표면에 안착시킵니다.
TSMC나 삼성전자가 최신 AI 반도체나 프리미엄 모바일 AP를 만들 때 이 EUV 장비 없이는 웨이퍼를 단 한 장도 제대로 찍어낼 수 없습니다.
독점이라는 단어가 이보다 더 잘 어울리는 시장이 있을까 싶습니다.
3. High-NA EUV: 5,000억 원짜리 '돋보기 달린 초극세사 샤프'
2나노, 1.4나노 이하의 극한 공정으로 들어서면서 ASML은 또 한 번 판을 뒤엎습니다.

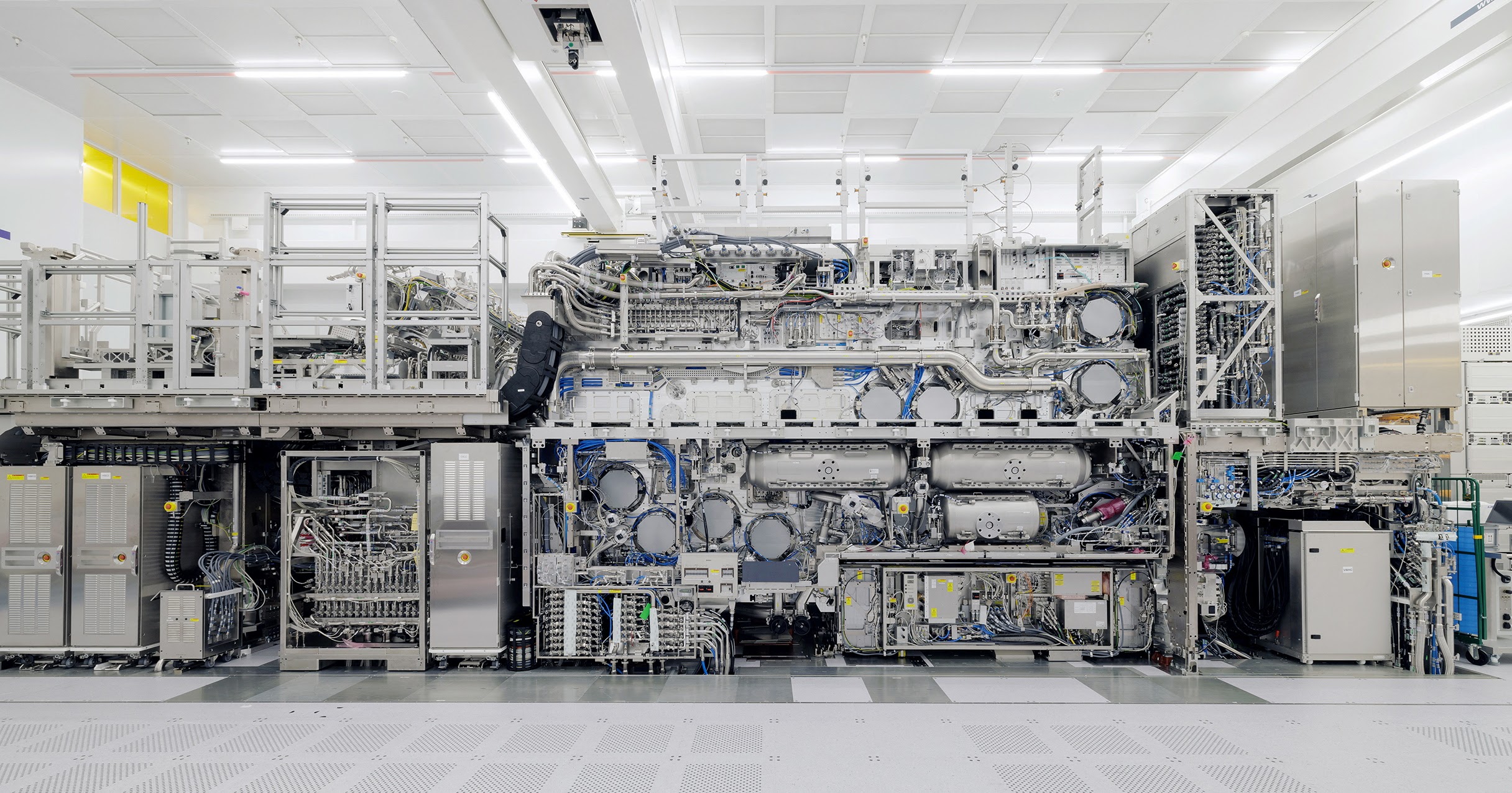

한 대당 가격이 무려 5,000억 원을 웃도는 차세대 장비, High-NA EUV의 등장입니다.
장비 한 대를 옮기는 데 보잉 747 화물기 3대가 동원될 정도로 거대한 괴물 장비입니다.

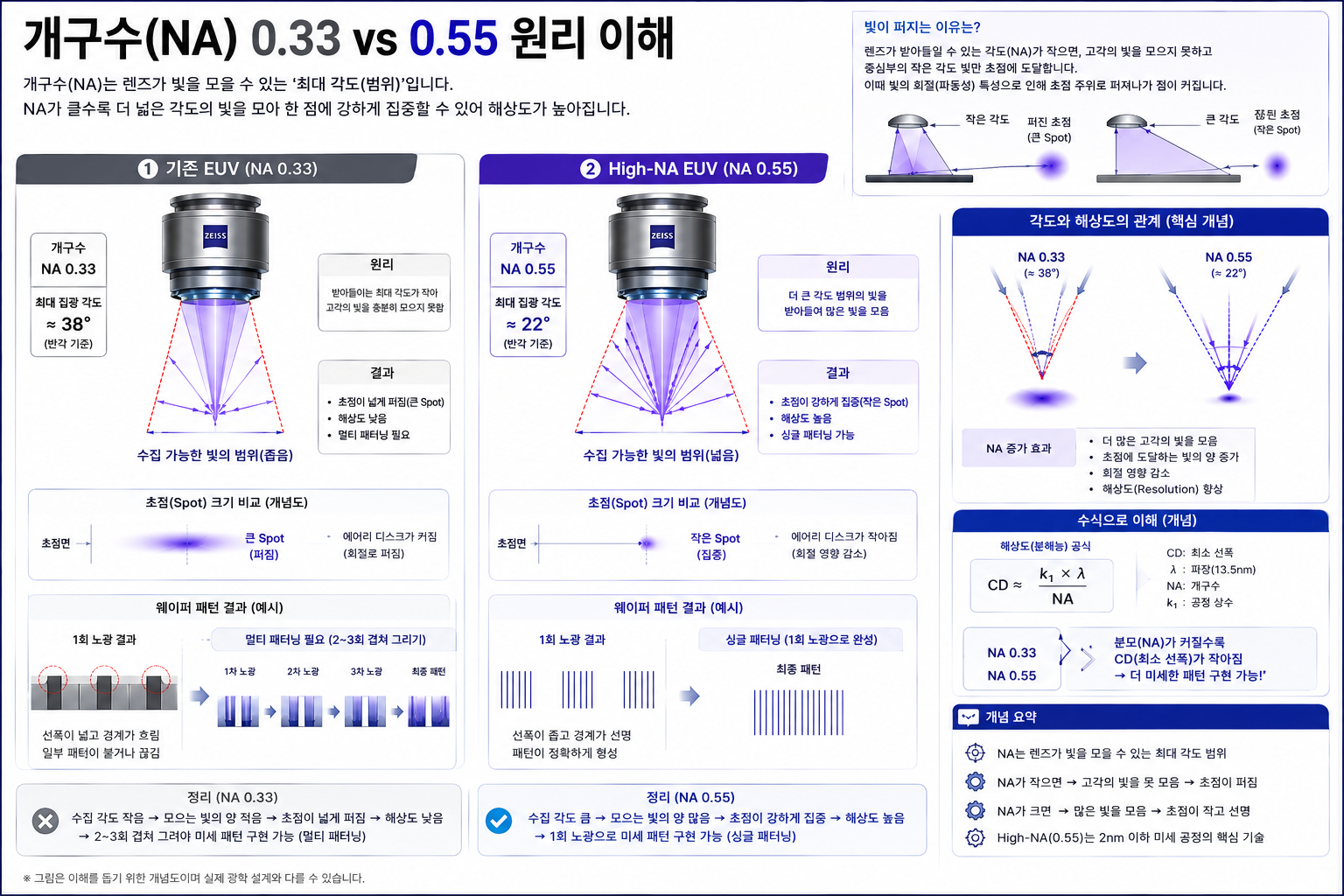

High-NA의 핵심은 간단합니다. 빛을 모으는 능력치인 개구수(NA)를 0.33에서 0.55로 극단적으로 끌어올린 것입니다.
카메라 렌즈의 성능을 최고급으로 올려 빛을 훨씬 뾰족하고 예리하게 집속시킵니다.
기존 EUV로 회로를 두 세 번 겹쳐 그리던 지루하고 복잡한 공정(멀티 패터닝)을 단 한 번(싱글 패터닝)으로 끝내버립니다.
공정 단계가 줄어드니 생산 속도와 수율이 비약적으로 올라가는 것은 당연한 수순입니다.
다만 빛을 너무 예리하게 모으다 보니 마스크 회로 벽 때문에 뒤쪽에 그림자가 지는 치명적인 물리적 문제가 발생했습니다.
ASML은 여기서 가로 방향은 4배 축소, 세로 방향은 8배 축소로 비율을 왜곡시켜 쏘아주는 아나모픽(Anamorphic) 거울을 도입해 이 한계를 정면으로 돌파했습니다.
하지만 투자자라면 여기서 환상에만 매몰되어서는 안 됩니다.
대당 5,000억 원이라는 미친 가격은 반도체 제조사들에게 엄청난 재무적 부담(CAPEX)을 안겨줍니다.
초기 도입 비용을 감당하면서 과연 빠르게 수율을 잡아 손익분기점을 넘길 수 있느냐가 향후 빅테크와 파운드리 기업들의 주가를 가를 진짜 핵심 변수입니다.
4. 한눈에 보는 ASML 3대 장비 핵심 비교
복잡한 기술 스펙을 머릿속에 다 넣을 필요는 없습니다. 아래 표 하나만 기억하시면 됩니다.
| 구분 | DUV (불화아르곤 액침) | EUV (극자외선) | High-NA EUV |
|---|---|---|---|
| 직관적 비유 | 일반 네임펜 | 초극세사 샤프 | 돋보기 달린 초극세사 샤프 |
| 빛의 파장 | 193 nm | 13.5 nm | 13.5 nm (집속 극대화) |
| 광학 방식 | 굴절식 (특수 석영 렌즈) | 반사식 (다층 반사 거울) | 반사식 (아나모픽 거울) |
| 핵심 기술 | 특수 초순수 액침(Immersion) | 내부 진공 + 반사 거울 | NA 0.55 + 아나모픽 광학 |
| 주요 타겟 | 레거시 칩, 첨단 DRAM | 7나노~3나노 최첨단 칩 | 2나노~1.4나노 이하 선단 공정 |
365insight의 통찰: 기술 화려함에 속지 말고 수급의 몸통을 보라
주식 시장에서 초보 투자자들이 가장 많이 빠지는 함정이 있습니다.
"숫자가 작을수록 무조건 EUV를 쓰겠지?" 혹은 "HBM이 대세라니 High-NA EUV 관련주를 사야겠네?" 같은 1차원적인 접근입니다.
어이가 없는 착각입니다. 실제 현장의 수급은 그렇게 단순하게 움직이지 않습니다.
첫째, DRAM과 HBM 생태계입니다.
메모리 반도체는 1a나노급부터 일반 EUV를 일부 레이어에 적용하기 시작했습니다.
하지만 전체 공정의 기본 뼈대는 여전히 DUV가 굳건히 지키고 있습니다.
HBM을 만든다고 해서 당장 대당 5,000억 원짜리 High-NA EUV가 필수적으로 투입되는 것은 절대 아닙니다.
둘째, 파운드리(로직 칩)의 전쟁터입니다.
High-NA EUV는 TSMC, 인텔, 삼성전자가 사활을 걸고 싸우는 2나노 이하 최첨단 파운드리 영역에서 주로 소모되는 선제적 무기입니다.
결론적으로 반도체 장비주나 테마주를 바라볼 때 기술의 화려함에 눈이 멀어서는 안 됩니다.
해당 장비가 어떤 생산 라인에 들어가 실제로 수율을 내고 있는지, 제조사의 매출로 직결되는 장비 입고 스케줄이 어떻게 잡혀 있는지를 정밀하게 추적하는 것이 내 돈을 지키는 유일한 길입니다.
최근 미국의 강력한 대중국 반도체 제재망을 뚫고, 중국 화웨이 출신 인력들이 결성한 '위량성'이 DUV 독자 개발에 성공했다는 언론 보도가 대대적으로 보도되었습니다.
과연 이것이 ASML의 독점 체제를 위협할 실질적인 위협일까요, 아니면 내부 체제 단속용 과장 프레임일까요?
다음 포스팅에서는 중국 DUV 자체 개발의 실제 기술 스펙과 양산을 가로막는 치명적인 수율 한계를 날카롭게 분석해 드리겠습니다.
