SK하이닉스 375단 낸드, 왜 텅스텐 대신 몰리브덴을 선택했을까? 공급망까지 완전 분석

by 365insight-news 2026. 7. 8.

최근 리딩방이나 유튜브 쇼츠를 서핑하다 보면 참 눈물겨운 광경이 자주 보입니다.

SK하이닉스의 몰리브덴 전환 뉴스를 교묘하게 엮어서 실체가 전혀 없는 3천 원대 부실 소형주 투자를 유도하는 자극적인 찌라시들이 판을 치고 있더군요.

결론부터 말하면, 테크 산업의 본질과 돈의 흐름을 모르면 이런 그럴싸한 가짜 미끼에 물려 소중한 자산을 통째로 날리기 십상입니다.

진짜 몸통은 따로 있는데 엉뚱한 곳에서 대박을 꿈꾸는 개미들을 보면 참 안타까운 마음이 앞섭니다.

시장의 표면적인 뉴스 뒤에 숨은 진짜 수급의 맥을 짚어내야 내 돈을 지킬 수 있습니다.

현업의 정확한 데이터와 공급망 팩트를 기반으로 진짜 수혜주가 누구인지, 왜 이 시점에 글로벌 반도체 거인들이 소재 교체에 사활을 거는지 명쾌하게 파헤쳐 드리겠습니다.

SK하이닉스는 청주 M15 공장의 기존 낸드 라인을 전환하여 차세대 375단 3D 낸드플래시 양산에 돌입할 예정입니다.

이번 투자의 핵심은 수십 년간 반도체 회로의 모세혈관 역할을 하던 금속 배선 소재인 '텅스텐'을 완전히 빼내고, 그 자리에 [몰리브덴(Molybdenum)]을 사상 처음으로 채워 넣는 대전환입니다.



SK하이닉스 375단 낸드, 왜 텅스텐 대신 몰리브덴을 선택했을까? 공급망까지 완전 분석

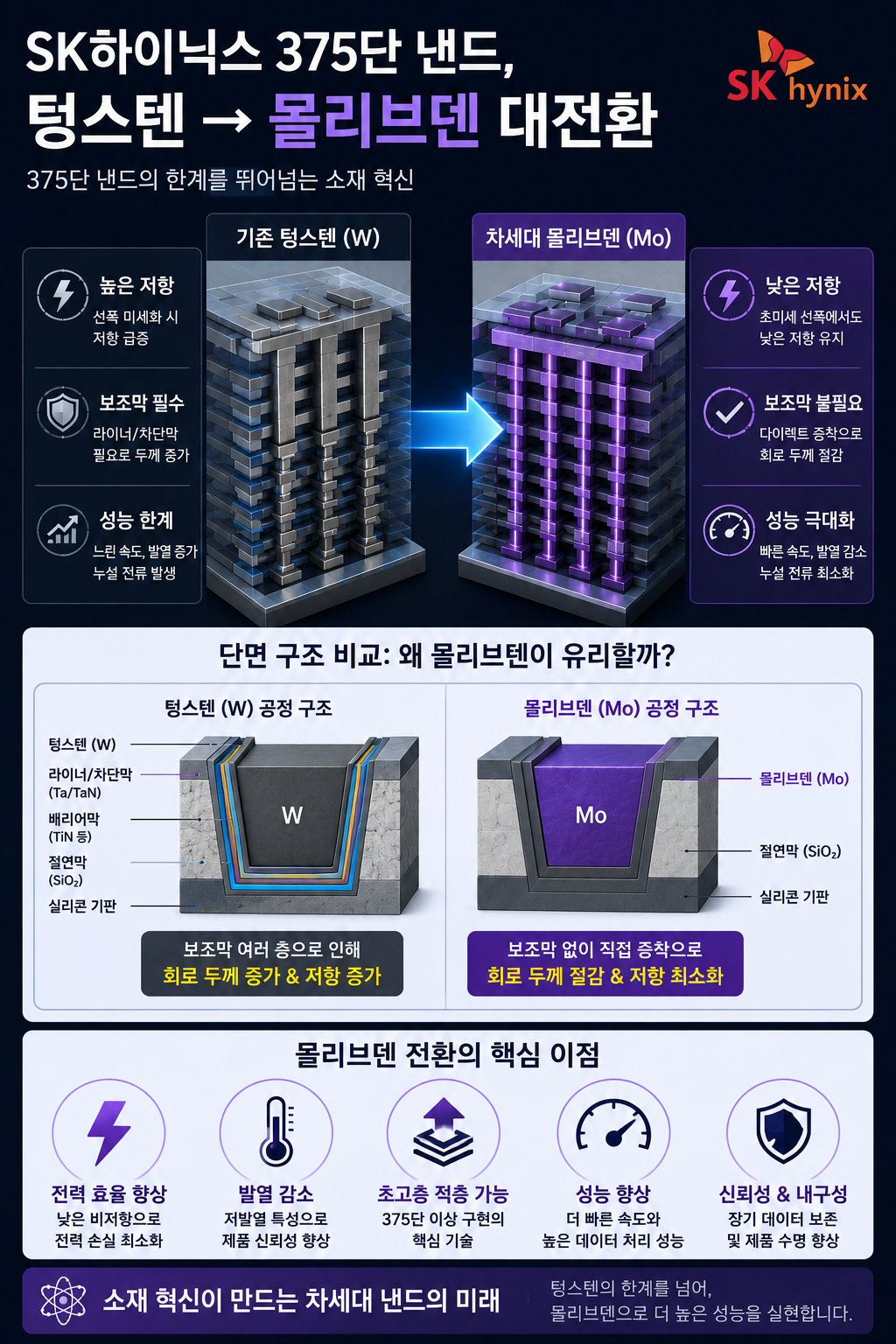

SK하이닉스 375단 낸드플래시 몰리브덴 소재 대전환 인포그래픽



1.층수가 높아질수록 좁아지는 엘리베이터, 몰리브덴이 필요한 이유

선폭이 극단적으로 좁아지는 300단 이상의 초고층 공정에서는 [몰리브덴이 텅스텐보다 물리적 전기 저항을 획기적으로 낮춰주기 때문에] 선택이 아닌 필수입니다.

어이가 없는 상황은 대다수 투자자가 왜 소재를 바꾸는지 기술적 본질에는 전혀 관심이 없다는 점입니다.

이해하기 쉽게 PC방 운영이나 롤(LoL) 같은 게임 패치로 비유해 보겠습니다.

캐릭터의 레벨 제한이 풀려 스펙을 무한정 쌓아야 하는데, 기존 기본 장비(텅스텐)로는 늘어난 능력치와 과부하를 견디지 못해 자꾸 렉이 걸리고 다운되는 상황입니다.

결국 게임사(SK하이닉스) 입장에서는 렉을 없애기 위해 완전히 새로운 스펙의 신규 장비 패치(몰리브덴)를 강행할 수밖에 없는 구조입니다.

아파트 375층 높이로 데이터를 촘촘하게 쌓아 올리는 초고단 낸드 공정에서는 배선의 굵기가 나노미터 단위로 극단적으로 얇아집니다.

기존에 쓰던 텅스텐은 선폭이 좁아질수록 내부 전기 저항이 기하급수적으로 치솟는 물리적 한계가 있었습니다.

저항이 커지면 전류가 흐를 때 신호가 느려지고 극심한 열이 발생하여 전기가 새는 [누설 전류 현상]이 발생하게 됩니다.

게다가 텅스텐은 원자를 채우기 전에 전류 유출을 막는 '차단용 보조막(라이너)'을 층마다 먼저 깔아야 해서 회로 두께가 두꺼워지는 치명적인 공간적 손실까지 감수해야 했습니다.

반면 몰리브덴은 선폭이 가늘어져도 저항 상승률이 훨씬 낮을 뿐만 아니라, 별도의 차단용 보조막 없이 웨이퍼 위에 바로 증착할 수 있다는 독보적인 장점이 있습니다.

얇은 두께로도 넓은 전류 통로를 확보하여 데이터를 쓰고 지우는 속도를 끌어올리는 구원투수인 셈입니다.

다만 현장 기술자들 사이에서 몰리브덴은 상온에서 고체 상태로 존재하기 때문에 공정 제어 난도가 극악으로 꼽히는 까다로운 소재이기도 합니다.

이를 175도 이상으로 고온 가열해 기화시킨 뒤 일정한 양과 속도로 공급해야 하니 장비의 정밀도가 무엇보다 중요해집니다.



SK하이닉스 375단 낸드, 왜 텅스텐 대신 몰리브덴을 선택했을까? 공급망까지 완전 분석

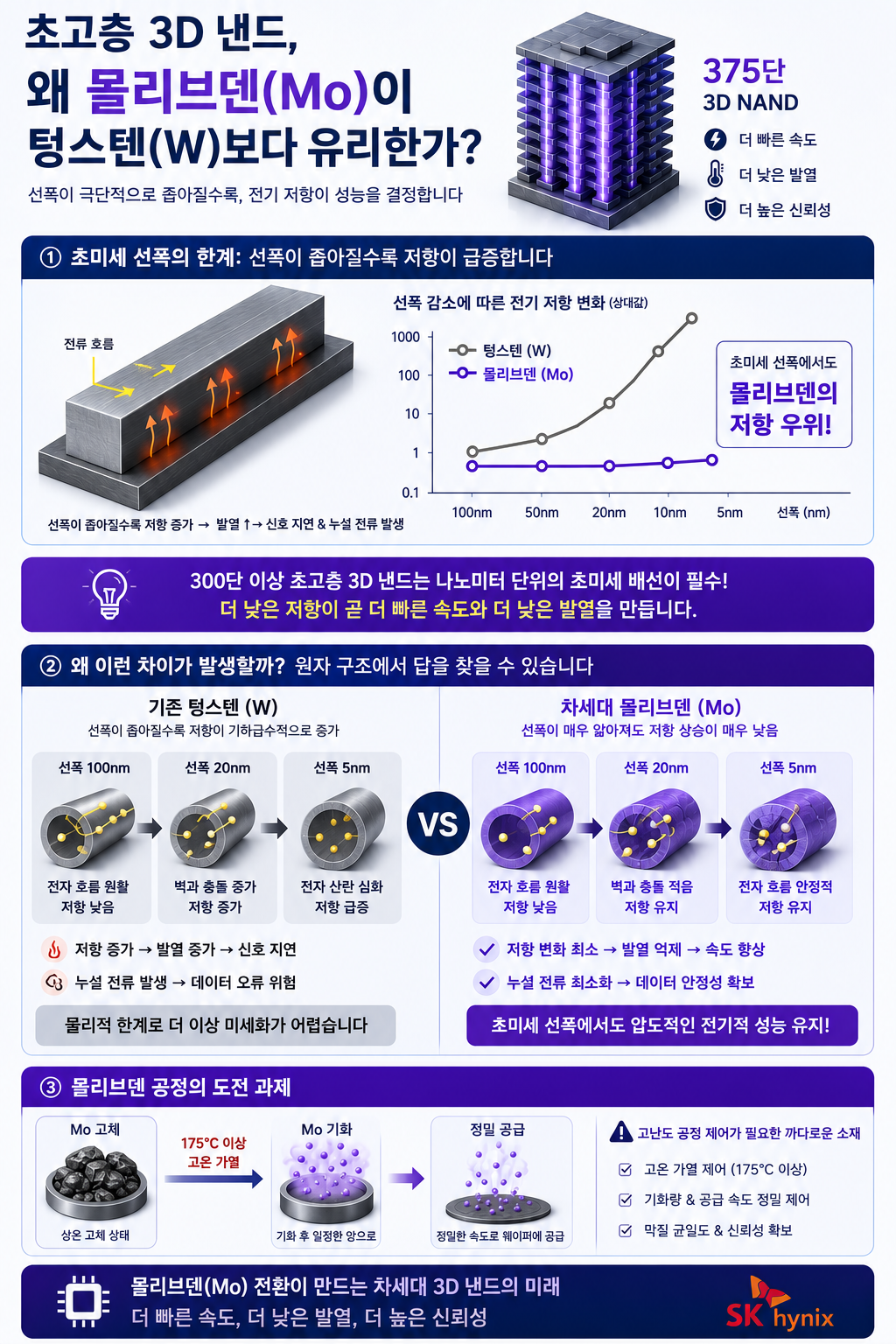

반도체 금속 배선 공정 내 텅스텐 라이너 보조막과 몰리브덴 증착 단면 구조 비교

  •
  • 기존 텅스텐(W): 선폭 미세화 시 저항 급증, 필수 차단용 보조막 필요로 회로 두께 손실 발생
  • 차세대 몰리브덴(Mo): 초미세 선폭에서도 저 저항 유지, 보조막 없는 다이렉트 증착으로 미세화 유리, 상온 고체 상태 가열 공급의 고난도 공정 제어 요망



2.자원 패권국이 잠근 밸류체인, 공급망 쇼크가 당긴 방아쇠





중국이 반도체 필수 소재인 텅스텐 원광의 수출 제한 조치를 단행하면서 일본산 육불화텅스텐 가스 가격이 2~3배 폭등했고, 이는 국내 기업들이 [공급망 안보를 위해 몰리브덴 전환을 서두르는 결정적 계기]가 되었습니다.

글로벌 시장을 흔든 이번 소재 전환 뒤에는 무서운 지정학적 자원 전쟁이 숨어 있습니다.

반도체 금속 배선 공정에 들어가는 필수 특수가스(WF6)의 원료는 대부분 중국산 텅스텐 원광입니다.

일본 소재 업체들은 그동안 이 중국산 원자재를 들여와 가스를 만든 뒤 한국에 수출해 왔습니다.

하지만 중국 정부가 텅스텐을 허가 품목으로 묶어 수출을 통제하기 시작하자 일본의 가스 생산라인이 직격탄을 맞았습니다.

원재료 공급이 불안정해지고 가스 원가가 순식간에 몇 배씩 요동치는 리스크가 터진 것입니다.

대기업 담당자들 입장에서는 자고 일어나면 원자재 가격이 널뛰기를 하니 피가 마르는 심정이었을 겁니다.

삼성전자가 이미 9세대 낸드부터 몰리브덴을 선제 도입하며 길을 열었고, SK하이닉스 역시 원가 요동과 공급망 쇼크가 반복되는 텅스텐을 고집하기보다 차라리 자원 리스크가 덜하고 기술적으로 진보한 몰리브덴 체제로 빠르게 이주하는 전략을 선택하게 되었습니다.


🔍 연관 글 추천: 워렌 버핏이 대구텍에 투자했던 진짜 이유

이 시점에서 공급망의 큰 그림을 제대로 이해하려면 과거와 현재를 연결해 볼 필요가 있습니다.

제가 예전에 [워렌 버핏이 대구텍에 초고순도 텅스텐 분말 특화 시설을 만들고 있는 이유]에 대해 깊게 분석해 드린 글이 기억나시나요?

그동안 대한민국 공급망의 든든한 축을 담당하려던 텅스텐이 왜 지금에 와서 자원 리스크의 중심에 서게 되었는지, 그리고 시장의 무게중심이 왜 몰리브덴으로 급격히 이동하고 있는지 입체적으로 이해하는 데 가장 완벽한 징검다리가 될 글입니다.

아직 안 읽어보셨거나 공급망의 역사를 복습하고 싶으신 분들은 아래 링크를 클릭해 먼저 흐름을 잡고 오시는 것을 강력하게 추천합니다.

👉 [365insight의 과거 분석 글: 워렌 버핏의 대구텍과 초고순도 텅스텐의 비밀 읽으러 가기] (https://blog.naver.com/365insight_news/224323073472)



SK하이닉스 375단 낸드, 왜 텅스텐 대신 몰리브덴을 선택했을까? 공급망까지 완전 분석

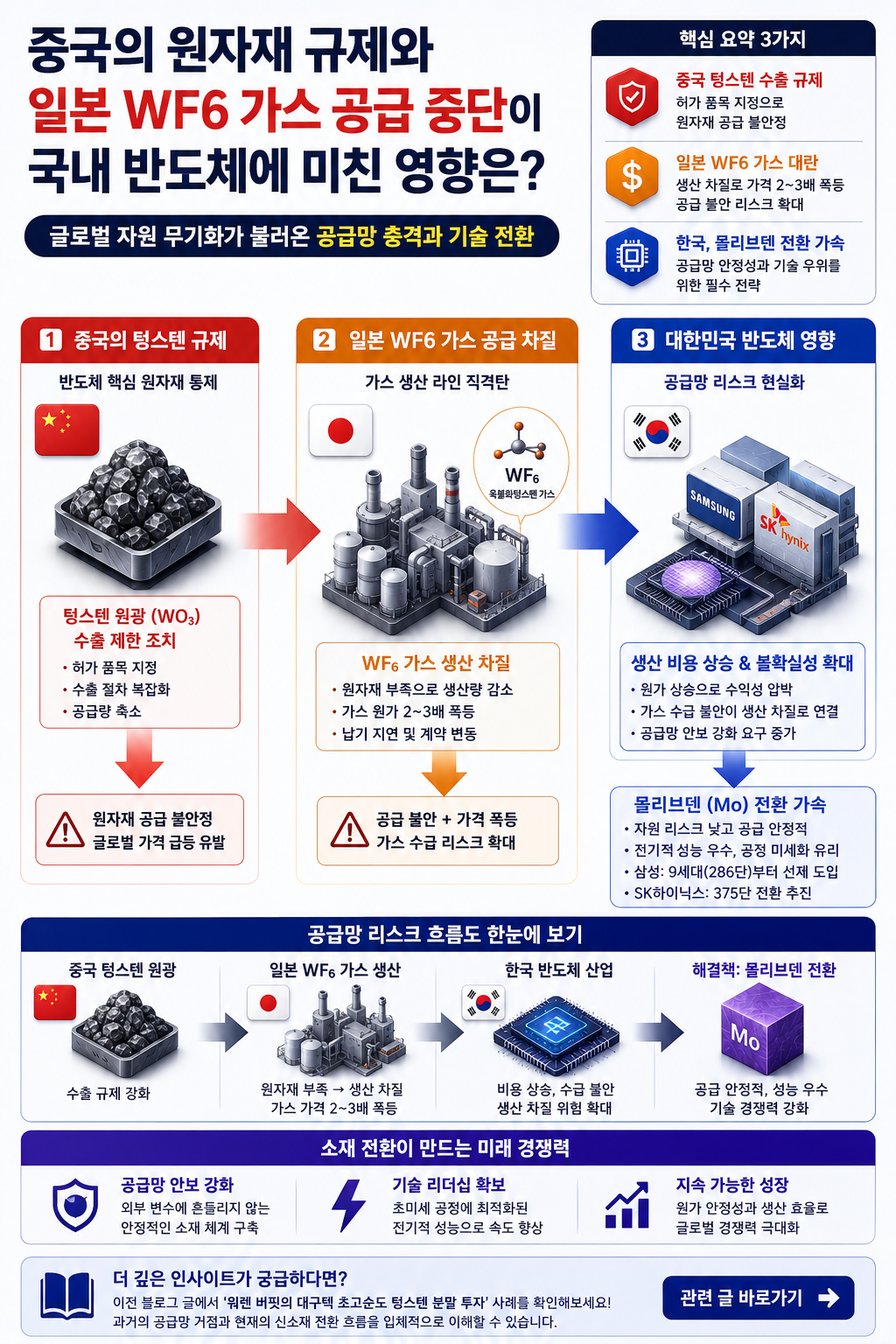

중국 텅스텐 규제와 일본 WF6 가스 대란에 따른 대한민국 반도체 공급망 리스크 흐름도





3.실체 없는 수혜주는 가라, 진짜 몰리브덴 밸류체인 핵심 3사



몰리브덴 대전환 체제에서 실질적인 매출과 기술력을 증명하고 있는 곳은 [글로벌 소재 공룡인 독일 머크, 독점 증착 장비를 공급하는 일본 도쿄일렉트론(TEL), 그리고 국내 전구체 기술 자립을 이끄는 레이크머티리얼즈]입니다.

수십 조 원 규모의 반도체 소재 판도가 바뀌는 시점인 만큼, 리딩방 찌라시가 아닌 진짜 핵심 밸류체인 기업을 구별해 내야 소중한 자산을 지킬 수 있습니다.

구분 주요 기업 핵심 역할 및 공급망 동향
글로벌 대장주 독일 머크 (Merck) 충북 음성 공장에 몰리브덴 전구체 국내 양산 기지 완공, 국내 직공급 체제 전환
핵심 장비주 도쿄일렉트론 (TEL) SK하이닉스가 채택한 100여 장 동시 처리용 '퍼니스 방식 ALD 증착 장비' 독점 공급
국산화 수혜주 레이크머티리얼즈 유기금속 화합물 원천 기술을 기반으로 차세대 몰리브덴 전구체 자체 개발 및 국산화 R&D 진행 중

SK하이닉스 375단 낸드, 왜 텅스텐 대신 몰리브덴을 선택했을까? 공급망까지 완전 분석

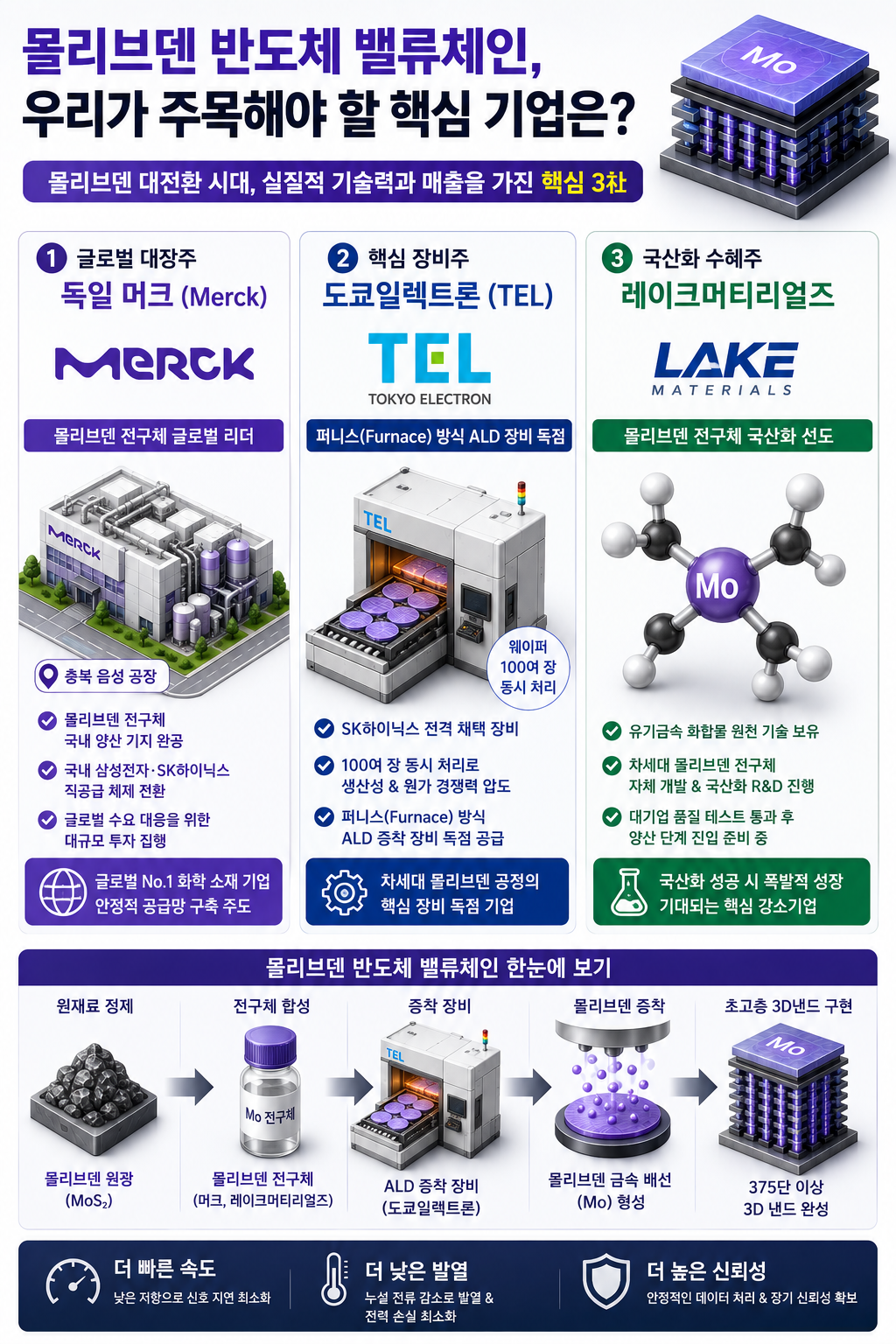

반도체 몰리브덴 전구체 및 증착 장비 주요 수혜 기업 밸류체인 요약 표







가장 지배적인 움직임을 보인 곳은 글로벌 화학 소재 1위 기업인 독일의 [머크(Merck)]입니다.

머크는 한국 내 삼성전자와 SK하이닉스 수요에 다이렉트로 대량 직공급을 하기 위해 충북 음성 공장에 대규모 투자를 단행, 몰리브덴 전구체 국내 양산 기지를 성공적으로 구축했습니다.

반도체 장비 부문에서는 SK하이닉스가 미국의 램리서치 방식 대신 웨이퍼 100여 장을 한꺼번에 처리할 수 있어 장비 가격과 소재 사용량 면에서 압도적으로 유리한 일본 [도쿄일렉트론(TEL)]의 퍼니스 방식 ALD 장비를 전격 채택하며 시장의 이목을 끌었습니다.

국내에서 가장 주목해야 할 기술 강소기업은 바로 [레이크머티리얼즈]입니다.

기존 텅스텐 공급망 붕괴에 대비해 몰리브덴을 비롯한 차세대 고부가가치 유기금속 전구체 국산화 R&D에 전력을 다하고 있습니다.

대기업의 엄격한 최종 칩 퀄리티 테스트를 통과하고 대량 양산 궤도에 오르기까지는 아직 물리적인 시간이 조금 더 필요할 것입니다.

하지만 독보적인 원천 기술을 보유하고 있어 국산화 가시화 시 가장 폭발적인 파괴력을 가질 실제 수혜주로 분석됩니다.



[365insight의 견해] 문법이 바뀐 시장, 안보가 곧 기술이다

과거 워렌 버핏이 대구텍에 투자하던 시절만 해도 초고순도 텅스텐의 안정적인 조달 능력이 공급망 안정성의 핵심 지표였습니다.

그러나 기술이 300단 이상의 초고단 임계점에 도달하고 글로벌 패권국들의 자원 무기화가 노골화된 지금, 시장의 문법은 완전히 바뀌었습니다.

이번 SK하이닉스의 몰리브덴 도입은 단순한 성능 업그레이드가 아닌, 생존을 위한 [‘공급망 탈출구 마련’]의 성격이 짙습니다.

앞으로 테크 산업 투자의 성패는 단순한 미세 공정 경쟁력을 넘어, 지정학적 위험을 예측하고 대체 신소재 생태계를 누가 먼저 선점하느냐에 달려 있습니다.

정부 발표나 뉴스 헤드라인만 보고 묻지마 투자를 감행하는 불나방 같은 매매는 이제 끝내야 합니다.

실체 없는 부실 작전주에 흔들리지 않는 날카로운 통찰이 그 어느 때보다 중요한 시점입니다.
